تفاوت اسکنر سه‌بعدی و CMM چیست؟

مقدمه

در صنایع دقیق مانند خودروسازی، هوافضا، قالب‌سازی و تولید قطعات صنعتی، اندازه‌گیری دقیق قطعات اهمیت بسیار زیادی دارد.

دو فناوری پرکاربرد برای بررسی ابعاد و هندسه قطعات عبارت‌اند از:

• اسکنر سه‌بعدی صنعتی
• ماشین اندازه‌گیری مختصات یا CMM

هر دو فناوری برای کنترل کیفیت و بررسی ابعاد قطعات استفاده می‌شوند، اما روش عملکرد، سرعت، نوع داده خروجی و کاربرد آن‌ها متفاوت است.

سؤال بسیاری از مهندسان این است:

اسکنر سه‌بعدی بهتر است یا CMM؟

پاسخ به نوع پروژه، میزان دقت موردنیاز و هدف اندازه‌گیری بستگی دارد.

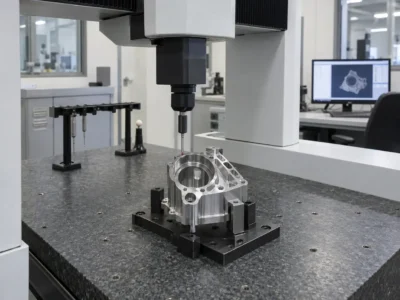

CMM چیست؟

CMM مخفف عبارت:

Coordinate Measuring Machine

به معنی ماشین اندازه‌گیری مختصات است.

این دستگاه با استفاده از یک پروب اندازه‌گیری، موقعیت نقاط مختلف روی سطح قطعه را ثبت می‌کند.

در بسیاری از CMMها، نوک اندازه‌گیری به صورت تماسی روی قطعه حرکت کرده و مختصات نقاط مشخص را ثبت می‌کند.

از این اطلاعات برای بررسی:

• طول
• قطر
• فاصله
• زاویه
• تلرانس‌های هندسی

استفاده می‌شود.

اسکنر سه‌بعدی چیست؟

اسکنر سه‌بعدی دستگاهی است که با استفاده از فناوری‌هایی مانند:

• نور ساختاریافته (Structured Light)
• لیزر
• دوربین‌های دقیق

سطح یک قطعه را ثبت کرده و آن را به مدل دیجیتال سه‌بعدی تبدیل می‌کند.

برخلاف CMM که معمولاً تعداد مشخصی نقطه را اندازه‌گیری می‌کند، اسکنر سه‌بعدی می‌تواند میلیون‌ها نقطه از سطح قطعه را ثبت کند.

خروجی اسکن معمولاً شامل:

• Point Cloud
• Mesh سه‌بعدی
• مدل قابل استفاده در CAD

است.

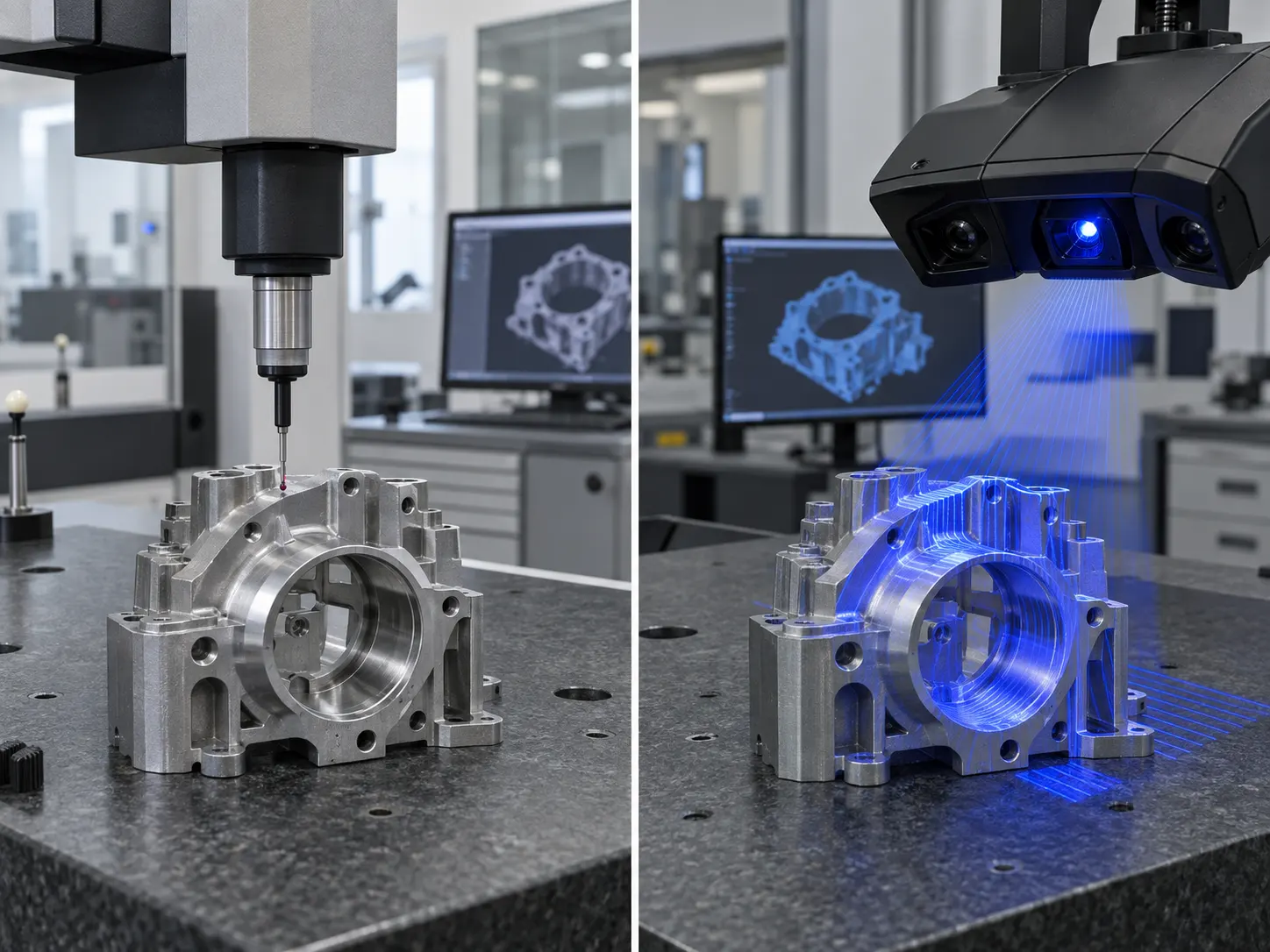

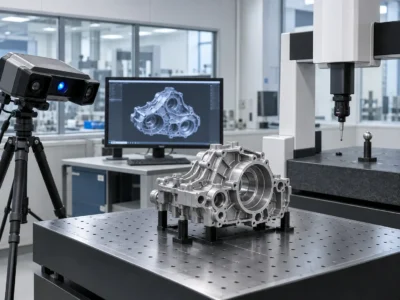

تفاوت اصلی اسکنر سه‌بعدی و CMM

تفاوت اصلی این دو فناوری در روش جمع‌آوری اطلاعات است.

در CMM:

اندازه‌گیری معمولاً به صورت نقطه‌ای انجام می‌شود و پروب دستگاه نقاط مشخصی را بررسی می‌کند.

در اسکنر سه‌بعدی:

کل سطح قطعه به صورت دیجیتال ثبت می‌شود و اطلاعات کاملی از شکل هندسی آن ایجاد می‌شود.

مقایسه اسکنر سه‌بعدی و CMM

دقت اسکنر سه‌بعدی بیشتر است یا CMM؟

این سؤال پاسخ ساده‌ای ندارد.

CMMها سال‌ها به عنوان یکی از دقیق‌ترین تجهیزات اندازه‌گیری صنعتی شناخته شده‌اند و در کنترل ابعادی دقیق کاربرد گسترده‌ای دارند.

از طرف دیگر، اسکنرهای سه‌بعدی مدرن نیز به دقت‌های بسیار بالا رسیده‌اند و برای بسیاری از کاربردهای صنعتی، کنترل کیفیت و مهندسی معکوس استفاده می‌شوند.

انتخاب بین این دو به نوع اندازه‌گیری بستگی دارد.

اگر هدف اندازه‌گیری چند نقطه مشخص با بالاترین دقت باشد، CMM می‌تواند گزینه مناسبی باشد.

اگر هدف ثبت کامل شکل قطعه، بررسی سطح و ایجاد مدل دیجیتال باشد، اسکنر سه‌بعدی مزایای بیشتری دارد.

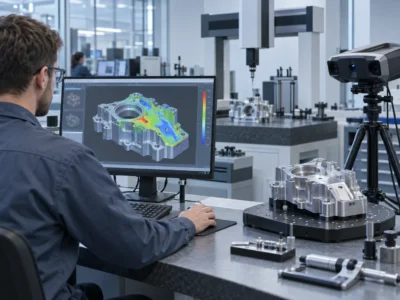

کاربرد اسکنر سه‌بعدی در مقابل CMM

کاربردهای اسکنر سه‌بعدی:

• مهندسی معکوس قطعات
• طراحی مجدد محصولات
• ثبت کامل هندسه قطعه
• کنترل کیفیت سطح
• اسکن قطعات پیچیده
• ساخت مدل برای پرینتر سه‌بعدی

کاربردهای CMM:

• کنترل ابعاد دقیق
• بررسی تلرانس‌های تولید
• اندازه‌گیری قطعات ماشین‌کاری شده
• کنترل کیفیت خطوط تولید
• اندازه‌گیری ویژگی‌های هندسی خاص

برای خرید اسکنر سه‌بعدی به چه نکاتی توجه کنیم؟

قبل از انتخاب دستگاه باید مشخص شود:

• اندازه قطعات موردنظر
• میزان دقت موردنیاز
• نوع کاربرد
• نیاز به مهندسی معکوس یا کنترل کیفیت
• سرعت موردنیاز
• قابلیت حمل دستگاه

همچنین بررسی نرم‌افزار پردازش داده و سازگاری با نرم‌افزارهای CAD اهمیت زیادی دارد.
