ساخت قطعات یدکی با پرینتر سه‌بعدی زمانی قابل بررسی است که هندسه، ماده و فرایند بتوانند نیاز واقعی قطعه را برآورده کنند. برای بعضی پوشش‌ها، دستگیره‌ها یا نمونه‌های مونتاژی این روش مفید است، اما شباهت شکل، مجوز جایگزینی قطعهٔ حساس نیست. پیش از چاپ، کاربرد و معیار تأیید را مشخص کنید.
ابتدا خطر خرابی و وظیفهٔ قطعه را مشخص کنید
بگویید قطعه چه وظیفه‌ای دارد و خرابی آن چه پیامدی ایجاد می‌کند. پوشش ظاهری با محافظ ایمنی، عضو باربر یا قطعهٔ درگیر با فشار نیاز یکسانی ندارد. هرچه پیامد خرابی مهم‌تر باشد، ارزیابی طراحی، ماده و آزمون باید متناسب‌تر شود؛ نبود قطعهٔ اصلی دلیل کافی برای پذیرش جایگزینِ تأییدنشده نیست.
Formlabs در راهنمای قطعات یدکی، آزمون و تکرار طراحی را بخشی از مسیر ساخت معرفی می‌کند. راهنمای ساخت و آزمون قطعات جایگزین Formlabs. ادعای یک نمونهٔ موفق را به قطعه‌ای با بار یا محیط متفاوت تعمیم ندهید. این مقاله تأیید استفاده از قطعهٔ چاپی در سامانهٔ ایمنی‌حساس نیست.
اگر فایل نداریم، مدل را از کجا تهیه کنیم؟
برای قطعهٔ ساده، اندازه‌گیری و طراحی ممکن است مسیر مناسبی باشد؛ برای شکل پیچیده می‌توان برداشت سه‌بعدی را بررسی کرد. نمونهٔ فرسوده باید از نظر آثار سایش و تعمیر ارزیابی شود. پیش از بازتولید، مالکیت یا اجازهٔ استفاده از مدل و محدودیت‌های سازنده را هم روشن کنید و فرض نکنید هر فایل قابل دانلود مجاز به هر استفاده‌ای است.
مسیر تهیهٔ مدارک را در مهندسی معکوس از قطعه تا نقشهٔ ساخت توضیح داده‌ایم. مدل باید هدف مشخصی داشته باشد: حفظ وضعیت فعلی، اصلاح یک ویژگی یا بازسازی برای تولید. اندازهٔ گمشده یا جنس نامعلوم را در پرونده نگه دارید تا به‌اشتباه به‌صورت اطلاعات قطعی وارد ساخت نشوند.
روش چاپ و ماده را با کارکرد تطبیق دهید
دمای کار، نوع بار، تماس شیمیایی و مدت استفاده را برای انتخاب روش و ماده بنویسید. صرف شباهت نام ماده یا رنگ، هم‌ارزی با قطعهٔ اصلی را ثابت نمی‌کند. محصول چاپی می‌تواند به جهت و پس‌پردازش حساس باشد؛ شرایط ساخت نمونه و قطعهٔ نهایی را ثبت کنید تا آزمون نمایندهٔ خروجی واقعی باشد.

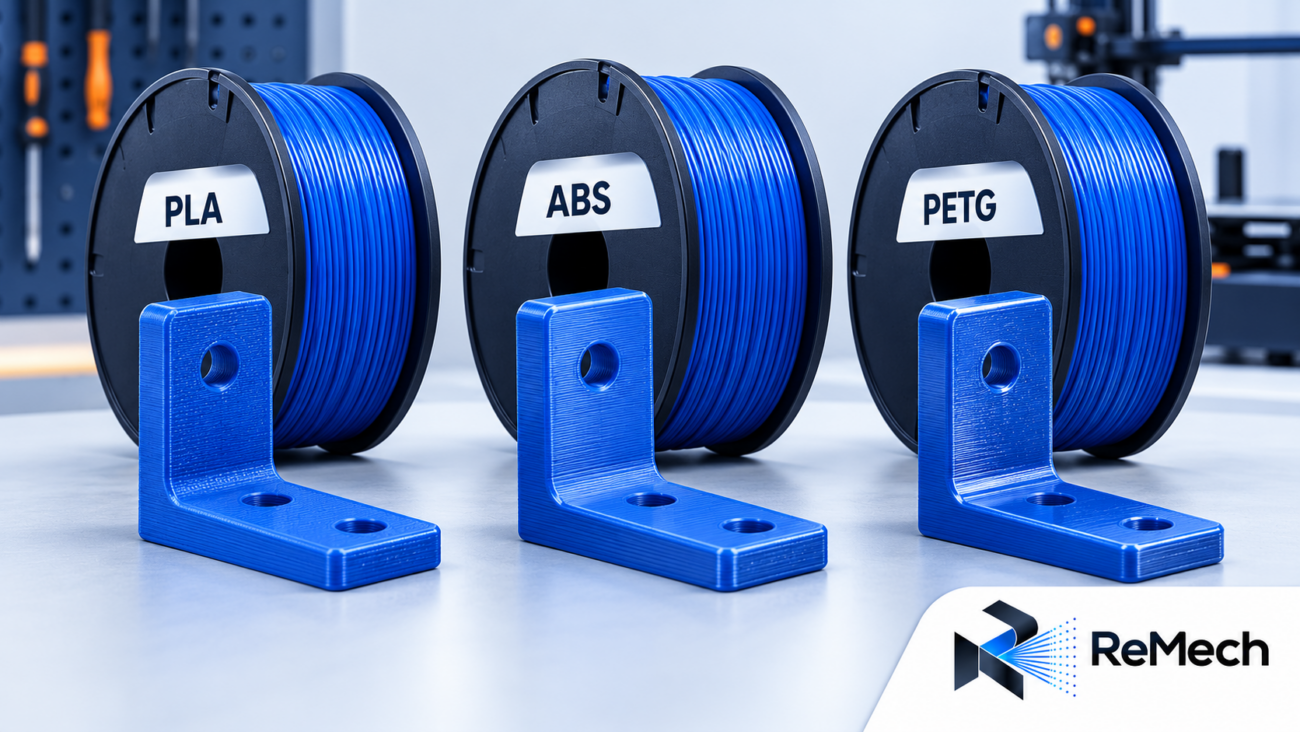

مقایسهٔ روش فیلامنتی و رزینی برای کاربردهای مختلف نقطهٔ شروع شناخت گزینه‌هاست. برای دادهٔ هر فیلامنت، جدول Prusa خانواده‌ها و نیازهای متفاوت را جدا می‌کند. راهنمای مواد Prusa. مشخصات گرید واقعی و محدودیت دستگاه را با تأمین‌کننده تطبیق دهید و از رتبه‌بندی کلی مواد نتیجهٔ ایمنی نگیرید.
اول نمونهٔ تطبیق و مونتاژ بسازید
پیش از تولید چند قطعه، روی نمونهٔ اولیه محل اتصال، دسترسی ابزار، فاصله‌ها و تداخل با مجموعه را بررسی کنید. هدف این مرحله می‌تواند فقط آزمون شکل باشد؛ چنین نمونه‌ای را بدون تأیید عملکرد وارد کار نکنید. تفاوت آزمون مونتاژ و آزمون تحمل بار را در گزارش روشن بنویسید تا موفقیت یکی با دیگری اشتباه نشود.
برای یک دستگیرهٔ فرضی، می‌توانید ابتدا نشستن روی محور و دسترسی دست را بررسی کنید؛ تحمل گشتاور و دوام موضوع آزمون دیگری است. مستند Prusa دربارهٔ آماده‌سازی، انتخاب پروفایل و بازبینی مسیر را توضیح می‌دهد. گردش کار آماده‌سازی چاپ در PrusaSlicer. فایل و تنظیمات نمونه را همراه نتیجه نگه دارید.
معیار پذیرش و برنامهٔ کنترل را بنویسید
برای تأیید، مشخص کنید چه اندازه‌ها، سطوح و رفتارهایی باید کنترل شوند و مسئول تصمیم چه کسی است. آزمون باید نمایندهٔ شرایط کاربرد باشد. نتیجهٔ فشار با دست یا نصب کوتاه‌مدت، برای اثبات دوام قطعه‌ای با بار تکراری کافی نیست. محدودیت‌ها و شرایط استفادهٔ مجاز را همراه نسخهٔ تأییدشده ثبت کنید.
اگر روش ساخت یا جنس تغییر کرد، نیاز به بازبینی معیار آزمون را بررسی کنید. اثر هندسه و جهت را در راهنمای جهت قرارگیری قطعه بخوانید. دادهٔ آزمون را به همان نسخه نسبت دهید؛ نتیجهٔ نمونه‌ای با جهت یا مادهٔ دیگر نباید بدون بررسی به نسخهٔ نهایی منتقل شود.
چه زمانی گزینهٔ دیگری را بررسی کنیم؟
اگر اطلاعات کارکرد، جنس یا معیار کنترل در دسترس نیست و خرابی پیامد مهمی دارد، تصمیم را به ساخت سریع محدود نکنید. ممکن است قطعهٔ اصلی، روش تولید دیگر یا طراحی دوباره با ارزیابی مهندسی لازم باشد. چاپ سه‌بعدی یک گزینه در مسیر حل مسئله است و جای مسئولیت تأیید طرح را نمی‌گیرد.
برای بررسی نمونه‌سازی قطعهٔ جایگزین، عکس، فایل موجود و توضیح شرایط کار را ارائه کنید. دربارهٔ معیار استفادهٔ نهایی، پیش از چاپ توافق کنید. هزینهٔ نمونهٔ اولیه را هم با کل مسیر طراحی، کنترل و اصلاح مقایسه کنید؛ صرف مقدار ماده، مبنای کافی برای ارزیابی پروژه نیست.
چک‌لیست بررسی
پیش از تصمیم نهایی، موارد زیر را برای همان فایل، ماده و کاربرد مرور و نتیجه را ثبت کنید.
- وظیفه و پیامد خرابی قطعه مشخص است.
- اجازهٔ استفاده از مدل و مرجع هندسه روشن‌اند.
- ماده، جهت و فرایند ساخت ثبت شده‌اند.
- نمونهٔ مونتاژ از قطعهٔ تأییدشده برای کار جداست.
- آزمون و مسئول تأیید متناسب با کاربرد تعیین شده‌اند.
برای بررسی پروژهٔ خود، از مسیر بررسی نمونه‌سازی قطعهٔ جایگزین اطلاعات کاربرد و خروجی موردنیاز را ارائه کنید.
جمع‌بندی
ساخت قطعهٔ یدکی چاپی را با شناخت کارکرد شروع کنید، نه با انتخاب سریع یک ماده. مدل معتبر، نمونهٔ تطبیق و آزمون متناسب با کاربرد، مراحل جداگانه‌اند. برای قطعات حساس، استفادهٔ عملی باید پس از ارزیابی مسئول فنی و تأیید الزامات انجام شود.
سؤالات متداول
قطعهٔ فلزی را می‌توان با پلاستیک چاپی جایگزین کرد؟
شباهت شکل کافی نیست. بار، دما، دوام و شرایط اتصال باید ارزیابی شوند؛ در بسیاری از کاربردها چنین جایگزینی بدون بازطراحی و آزمون قابل تأیید نیست.
اگر نمونه جا بخورد، آمادهٔ استفاده است؟
جاافتادن فقط یک بخش از بررسی است. عملکرد، بار و دوام می‌توانند آزمون‌های مستقل بخواهند.
فایل قطعهٔ شکسته برای ساخت کافی است؟
ممکن است شکل سالم و ابعاد اولیه نامعلوم باشند. اطلاعات قطعهٔ جفت‌شونده یا مرجع معتبر می‌تواند لازم شود.
برای قطعات حساس چه کسی باید تأیید کند؟
مسئول فنی صاحب صلاحیت باید براساس الزامات پروژه، ارزیابی و آزمون لازم را تعیین کند. این راهنمای عمومی جای تأیید مهندسی را نمی‌گیرد.
منابع
Formlabs برای مسیر ساخت و آزمون قطعات یدکی؛ Prusa برای شناخت خانوادهٔ مواد و آماده‌سازی چاپ. نمونه‌ها آموزشی‌اند و گزارش استفادهٔ تأییدشده در تجهیزات واقعی نیستند.
