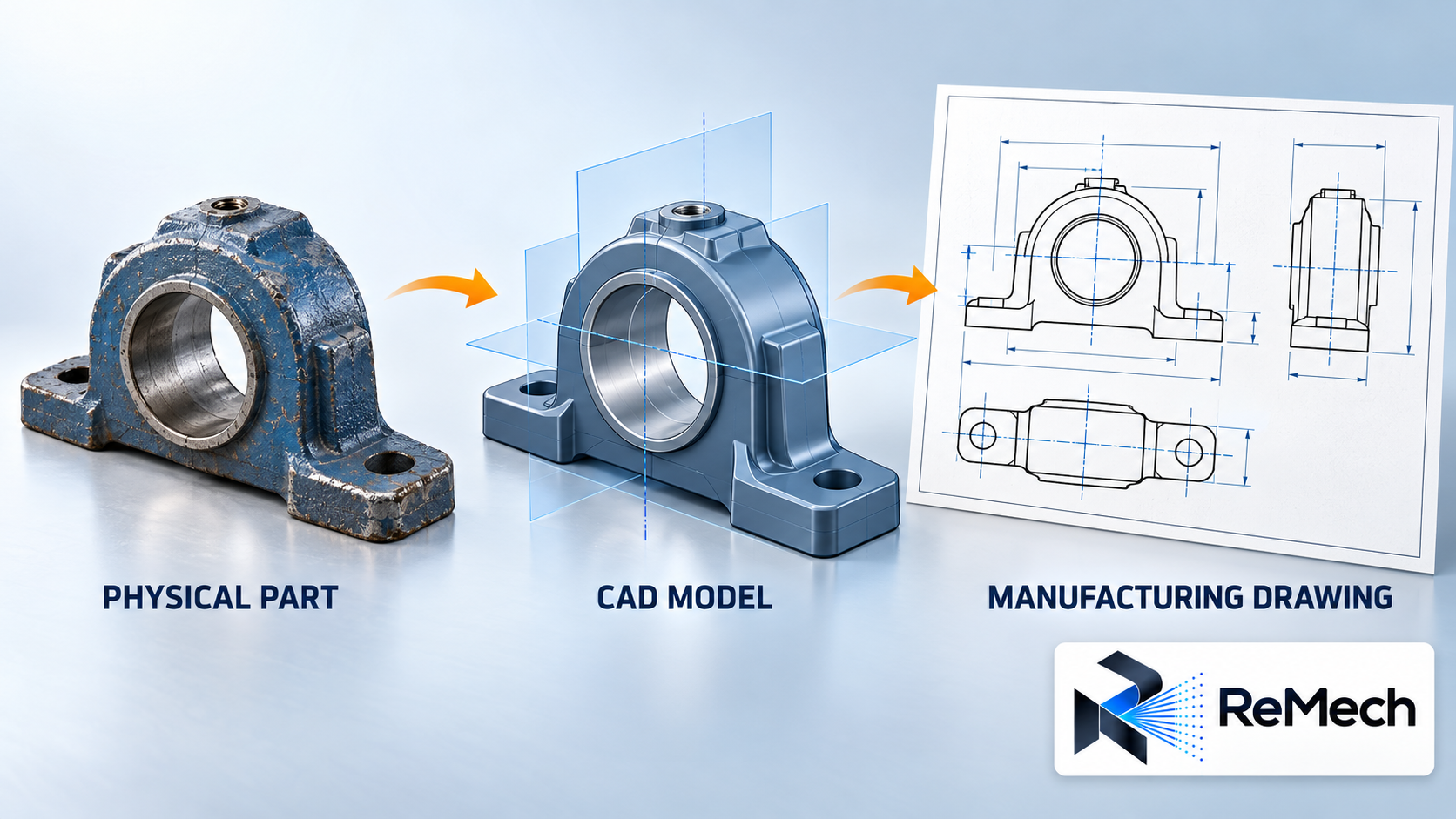

مهندسی معکوس قطعات صنعتی چگونه انجام می‌شود؟ از قطعه تا نقشهٔ ساخت

مهندسی معکوس قطعه چه خروجی‌ای باید داشته باشد؟

خروجی مهندسی معکوس به هدف پروژه بستگی دارد: برای ثبت وضعیت موجود، مدل اندازه‌گیری‌شده کاربرد دارد؛ برای تولید دوباره، باید هندسهٔ موردنظر و مدارک ساخت را تعریف کنید. پیش از اندازه‌گیری، دربارهٔ نوع مدل، اطلاعات نقشه و روش کنترل توافق کنید تا یک فایل ظاهراً کامل را با بستهٔ آمادهٔ ساخت اشتباه نگیرید.

یک مدل «وضعیت موجود» می‌تواند ناهمواری، تغییر شکل و سایش نمونه را هم ثبت کند. در مدل بازطراحی‌شده، مهندس دربارهٔ حفظ یا اصلاح این ویژگی‌ها تصمیم می‌گیرد. این تصمیم به شناخت کارکرد قطعه نیاز دارد؛ صرفاً صاف‌کردن همهٔ سطوح یا دایره‌کردن همهٔ سوراخ‌ها، بازطراحی قابل‌دفاعی نیست.

Hexagon در راهنمای مدل‌های مهندسی معکوس میان بازنمایی وضعیت ساخته‌شده و مدل مبتنی بر قصد طراحی تفاوت می‌گذارد. این منبع توضیح می‌دهد که تبدیل دادهٔ اسکن به مدل مهندسی به پردازش و کار طراحی نیاز دارد. راهنمای Hexagon دربارهٔ مدل‌های مهندسی معکوس.

۱. کاربرد قطعه و شرایط نصب را مشخص کنید

پیش از برداشت ابعاد، کاربرد قطعه، قطعات جفت‌شونده و شرایط کار را ثبت کنید. برای بازتولید، دانستن محل نصب و وظیفهٔ سطوح تماس از شباهت ظاهری مهم‌تر است. مسئول فنی باید مشخص کند کدام اندازه‌ها روی عملکرد اثر دارند و کدام اطلاعات، مثل جنس یا سابقهٔ تعمیر، هنوز به بررسی نیاز دارند.

از مجموعهٔ مونتاژشده عکس بگیرید، جهت نصب را علامت بزنید و نمونه را با شناسه تحویل دهید. اگر قطعه روی یک شفت می‌نشیند یا به بدنه‌ای پیچ می‌شود، نمونهٔ جفت‌شونده یا اطلاعات آن هم می‌تواند برای تصمیم طراحی لازم باشد. وضعیت نمونه، از جمله شکستگی، جوش تعمیراتی و پوشش سطح، باید در پرونده روشن باشد.

برای ثبت شکل، آشنایی با نحوهٔ کار اسکنر سه‌بعدی کمک می‌کند بدانید چه نوع داده‌ای دریافت خواهید کرد. این داده جای اطلاعات عملکردی را نمی‌گیرد؛ برای مثال، از شکل بیرونی یک نشیمنگاه نمی‌توان شرایط بارگذاری یا جنس اصلی آن را با قطعیت تعیین کرد.

در ابتدای کار یک فهرست از «اطلاعات تأییدشده» و «موارد نامشخص» بسازید. جنس اعلام‌شده در نقشهٔ معتبر را با جنس حدس‌زده‌شده از ظاهر یکسان در نظر نگیرید. هر فرضی که روی ساخت اثر دارد باید پیش از تأیید نهایی مشخص شود.

۲. برنامهٔ اندازه‌گیری و مبناها را تعیین کنید

برنامهٔ اندازه‌گیری باید ویژگی‌های لازم، مبنای قرارگیری قطعه و روش کنترل هر ویژگی را مشخص کند. ابزار را براساس ابعاد حساس، دسترسی به سطح و نیاز اندازه‌گیری انتخاب کنید. برای یک قطعه ممکن است ترکیبی از ثبت شکل سه‌بعدی و اندازه‌گیری موضعی لازم باشد؛ استفاده از یک ابزار برای همهٔ ویژگی‌ها الزام نیست.

در مقالهٔ پژوهشی منتشرشده در NIST، نویسندگان تجهیزات اندازه‌گیری را یکی از منابع عدم‌قطعیت ابعادی معرفی می‌کنند و انتخاب ابزار را به اطلاعات طراحی و الزامات اندازه‌گیری پیوند می‌دهند. بنابراین عدد نمایش‌داده‌شده روی ابزار، به‌تنهایی کیفیت نتیجهٔ اندازه‌گیری را تعیین نمی‌کند. پژوهش NIST دربارهٔ انتخاب تجهیزات اندازه‌گیری.

برای نمونهٔ آموزشیِ یک پایه، می‌توانید سطح نصب را مبنای اولیهٔ بررسی قرار دهید و محل سوراخ‌ها را نسبت به آن بسنجید؛ انتخاب نهایی مبنا باید با نحوهٔ مونتاژ سازگار باشد. این مثال یک دستور عمومی برای همهٔ پایه‌ها نیست. سطوح زنگ‌زده، انعطاف‌پذیر یا آسیب‌دیده ممکن است برای اتکای اندازه‌گیری مناسب نباشند.

تفاوت میان خطای ثبت داده و نیاز واقعی قطعه را در مقالهٔ عوامل مؤثر بر دقت اسکنر صنعتی بررسی کرده‌ایم. در برنامهٔ پروژه، ویژگی حساس را با نام و محل مشخص کنید؛ عبارت کلیِ «بالاترین دقت ممکن» برای توافق دربارهٔ تحویل کافی نیست.

۳. دادهٔ هندسی را ثبت و کیفیت آن را بررسی کنید

پس از تعیین روش، شکل و اندازه‌های موردنیاز را ثبت کنید و کامل‌بودن داده را بسنجید. ناحیهٔ جاافتاده، برداشت تکراری ناسازگار و تغییر وضعیت قطعه می‌توانند بازسازی را دچار مشکل کنند. پیش از مدل‌سازی، بخش‌های قابل اتکا و نواحی نیازمند اندازه‌گیری تکمیلی را مشخص کنید تا طراح ناچار به حدس‌زدن هندسه نشود.

فقط مشاهدهٔ یک مدل بسته و خوش‌ظاهر کافی نیست. بررسی کنید داخل سوراخ‌ها، سطوح تماس و نواحی پنهان چه داده‌ای دارند. پرکردن نرم‌افزاری یک حفرهٔ مش، معادل مشاهده و اندازه‌گیری آن سطح نیست. طراح باید تفاوت دادهٔ واقعی و بخش بازسازی‌شده با فرض هندسی را در مستندات حفظ کند.

دادهٔ خام و نسخهٔ پردازش‌شده را جدا نگه دارید. نام فایل، واحد طول، جهت محورها و شناسهٔ نمونه را ثبت کنید تا در بازبینی بتوانید به مرجع برگردید. در تحویل بین دو تیم، یک اندازهٔ شناخته‌شده را کنترل کنید تا اشتباه واحد یا مقیاس پیش از ادامهٔ طراحی آشکار شود.

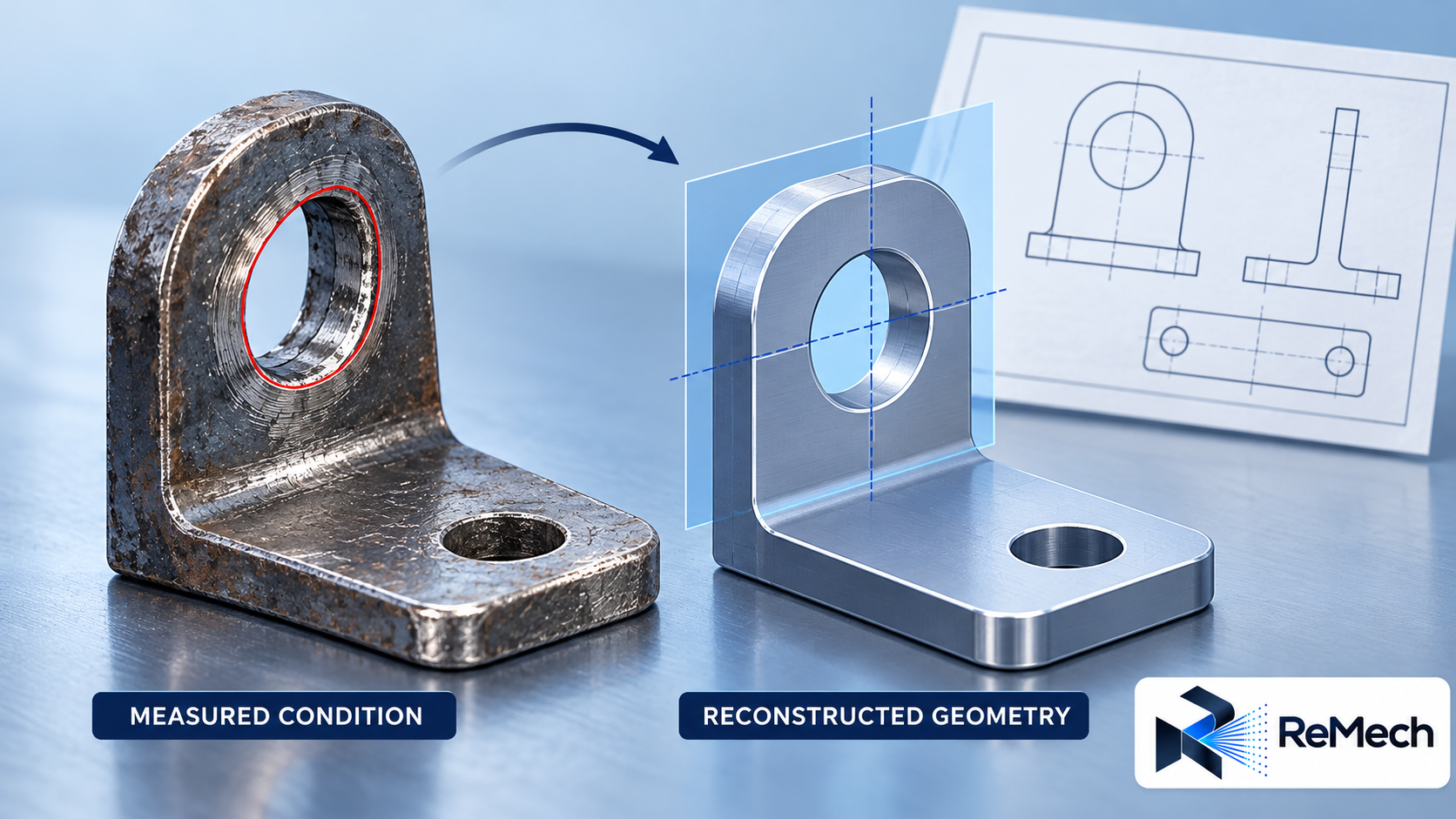

۴. هندسهٔ قابل‌ساخت را از فرسودگی جدا کنید

در بازسازی مدل، مهندس باید دربارهٔ سطوح سالم، آثار سایش و ویژگی‌های نامعلوم تصمیم بگیرد. برای تولید قطعهٔ جایگزین، کپی‌کردن عیب نمونه می‌تواند عملکرد را خراب کند. از سوی دیگر، اصلاح بدون مدرک هم ممکن است ویژگی عمدی طرح را حذف کند؛ تغییرها را همراه دلیل و مرجع تصمیم ثبت کنید.

اگر یک سوراخ بیضی دیده می‌شود، ابتدا معلوم کنید بیضی‌بودن از طراحی آمده یا از سایش. نمونهٔ سالم دیگر، قطعهٔ جفت‌شونده، مستندات موجود و بررسی عملکرد می‌توانند به این تصمیم کمک کنند. از روی یک نمونهٔ فرسوده نمی‌توان اندازهٔ اولیه را در همهٔ موارد با قطعیت بازسازی کرد.

مدل‌ساز ممکن است برای یک قطعهٔ مکانیکی، صفحه، استوانه و قوس را براساس داده و نیاز عملکردی بازسازی کند و برای سطح آزاد روش دیگری به کار ببرد. جزئیات اجرای مدل‌سازی موضوعی جداست؛ در این مرحله، کارفرما باید بتواند ببیند چه چیزی اندازه‌گیری شده، چه چیزی بازطراحی شده و کدام فرض هنوز تأیید ندارد.

۵. نقشهٔ ساخت و مشخصات فنی را تکمیل کنید

نقشهٔ ساخت باید اطلاعاتی را منتقل کند که سازنده برای تولید و بازرس برای کنترل نیاز دارند. ابعاد لازم، مبناها، تلرانس‌های مرتبط، جنس تأییدشده و الزامات سطح را متناسب با قطعه تعیین کنید. مدل سه‌بعدی بدون این توافق‌ها ممکن است شکل را مشخص کند، اما معیار روشن پذیرش و رد قطعه را ندهد.

ASME دربارهٔ GD&T از عبارت «interpret design intent» استفاده می‌کند؛ یعنی «تفسیر قصد طراحی». معرفی رسمی استاندارد Y14.5 توضیح می‌دهد که نمادها و قواعد آن برای بیان و تفسیر ابعاد و تلرانس‌های هندسی در نقشه و دادهٔ مدل به کار می‌روند. معرفی ابعادگذاری و تلرانس‌گذاری هندسی در ASME. استاندارد و ویرایش موردتوافق را در مدارک پروژه مشخص کنید.

تلرانس را از تعداد رقم‌های اعشار دادهٔ اسکن استخراج نکنید. طراح باید آن را با نیاز عملکردی، روش ساخت و امکان بازرسی هماهنگ کند. دربارهٔ جنس و عملیات حرارتی هم به رنگ یا ظاهر قطعه اکتفا نکنید؛ در صورت نبود مدرک معتبر، بررسی تکمیلی و تصمیم مسئول فنی لازم است.

قالب فایل را با سازنده هماهنگ کنید. در مقالهٔ انتخاب فایل STL یا STEP برای ساخت قطعه تفاوت این دو خروجی را توضیح داده‌ایم. تحویل STEP به‌تنهایی تضمین نمی‌کند که تاریخچهٔ مدل‌سازی، نقشهٔ فنی یا اطلاعات جنس را هم دریافت کرده‌اید.

۶. مدل و نمونهٔ ساخته‌شده را جداگانه کنترل کنید

کنترل مهندسی معکوس دو پرسش مستقل دارد: مدل با داده و تصمیم طراحی سازگار است؟ قطعهٔ ساخته‌شده هم الزامات نقشه و کارکرد را برآورده می‌کند؟ پاسخ به پرسش اول، تأیید پرسش دوم نیست. پیش از تولید، روش بررسی هندسه و پس از ساخت، معیار کنترل و آزمون متناسب با کاربرد را تعیین کنید.

در مقایسهٔ مدل و دادهٔ اندازه‌گیری، روش هم‌راستاسازی و نواحی مرجع را ثبت کنید. یک نمایش رنگی به‌تنهایی همهٔ ابعاد، جنس، وضعیت سطح و عملکرد مونتاژ را تأیید نمی‌کند. بخش اصلاح‌شدهٔ عمدی هم ممکن است با نمونهٔ فرسوده اختلاف داشته باشد؛ این اختلاف را باید با هدف بازطراحی تفسیر کرد.

برای نمونهٔ اولیه، ویژگی‌های اثرگذار بر مونتاژ و عملکرد را طبق برنامه بررسی کنید و نتیجه را همراه شمارهٔ ویرایش ثبت کنید. در قطعات حساس، راه‌اندازی بدون ارزیابی مهندسی و آزمون لازم می‌تواند خطر داشته باشد. این راهنما جای محاسبات طراحی یا تأیید مسئول فنی پروژه را نمی‌گیرد.

پیش از تحویل پروژه چه چیزهایی را مرور کنیم؟

برای جمع‌کردن پروندهٔ پروژه، نوع خروجی، نسخهٔ مدارک و وضعیت فرض‌های طراحی را مرور کنید. دریافت فایل نهایی باید با کنترل بازشدن آن، تطبیق شناسه‌ها و تعیین مسئول تأیید همراه باشد. چک‌لیست زیر برای تنظیم توافق تحویل کاربرد دارد و باید با پیچیدگی قطعه و نیاز واقعی پروژه تکمیل شود.

• هدف خروجی مشخص است: ثبت وضعیت موجود، بازتولید یا تغییر طرح.
• مرجع هندسه و نواحی اصلاح‌شده همراه دلیل تصمیم ثبت شده‌اند.
• اطلاعات نامشخص، از جمله جنس یا اندازهٔ پیش از سایش، به‌صورت واقعیت قطعی ارائه نشده‌اند.
• مدل و نقشه واحد طول، شناسه و شمارهٔ ویرایش سازگار دارند.
• روش کنترل ویژگی‌های حساس و معیار پذیرش نمونه روشن است.
• فایل‌ها در نرم‌افزار مقصد باز شده‌اند و نسخهٔ مرجع نگهداری می‌شود.

اگر پروژه از برداشت هندسه شروع می‌شود، در صفحهٔ بررسی و ثبت سه‌بعدی هندسهٔ قطعه می‌توانید اطلاعات مربوط به نیازتان را ارائه کنید. پیش از شروع، نوع مدل و مدارک موردنیاز را مشخص کنید تا دامنهٔ برداشت با هدف ساخت هماهنگ باشد.

زمان‌بندی ثابت برای همهٔ قطعات قابل اتکا نیست. دسترسی به سطوح، وضعیت نمونه، تعداد ویژگی‌های حساس و نیاز به اطلاعات تکمیلی روی برنامه اثر می‌گذارند. نقطهٔ شروع مناسب، فهرست خروجی‌ها و اطلاعات ناقص است، نه یک وعدهٔ یکسان برای تحویل همهٔ پروژه‌ها.
