برای سفارش خدمات اسکن سه‌بعدی چه اطلاعاتی باید آماده کنیم؟

کاربرد خروجی را با یک کار مشخص توضیح دهید

برای شروع، بگویید فایل را برای چه کاری لازم دارید: ثبت شکل، کنترل ابعاد، بازطراحی یا آماده‌سازی مدل برای چاپ. نتیجهٔ موردنیاز را با یک مثال عملی توضیح دهید. اگر قرار است قطر سوراخ تغییر کند، صرف دریافت مش ممکن است پاسخ کافی نباشد؛ قابلیت خروجی باید با کار بعدی هماهنگ شود.

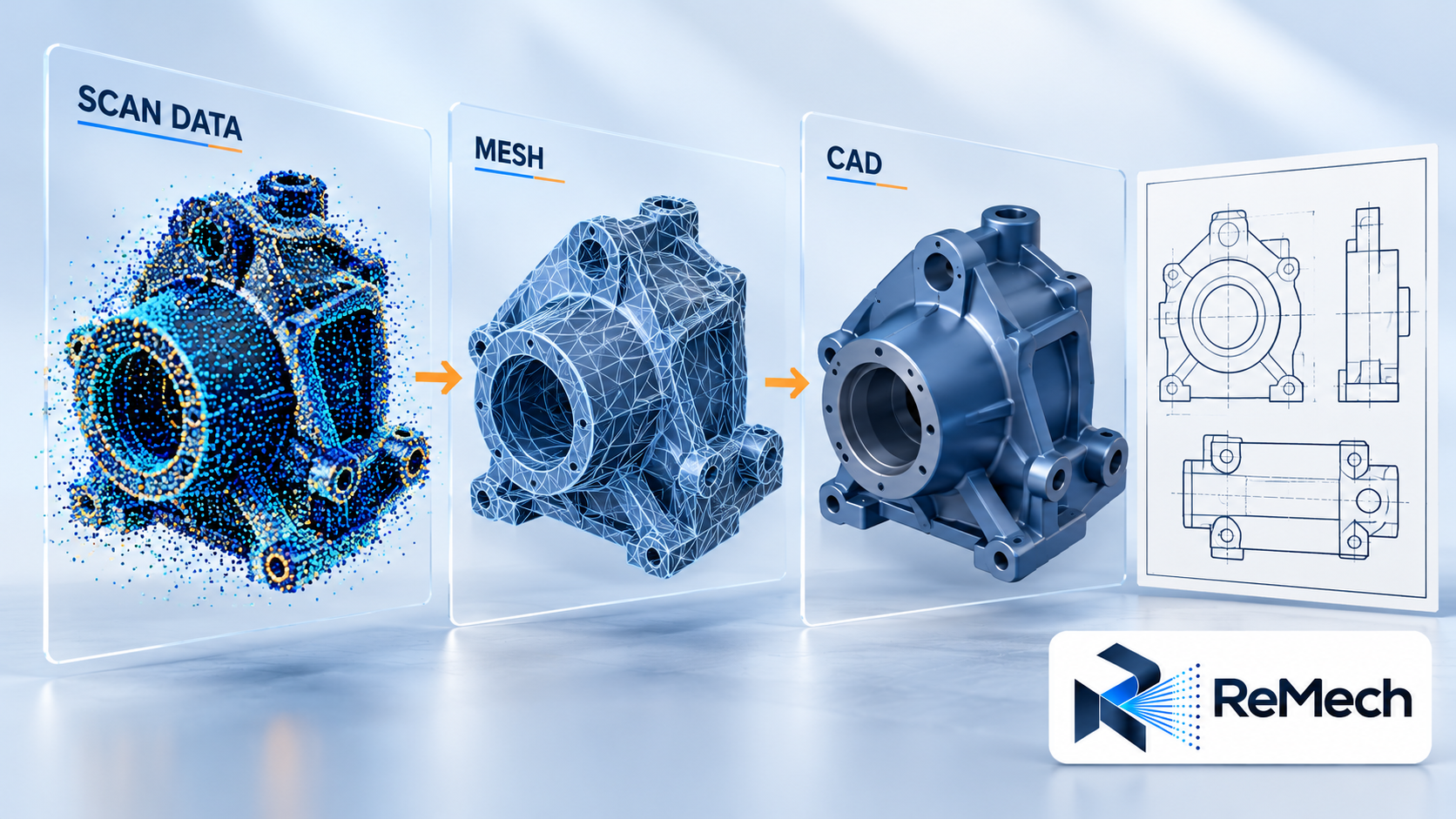

Hexagon میان دادهٔ ابر نقاط، مش و مدل CAD تفاوت می‌گذارد و انتخاب مدل را به کاربرد مرتبط می‌کند. راهنمای مدل‌های سه‌بعدی Hexagon. از مجری بخواهید نام فایل، نوع داده و کاری را که پس از تحویل می‌توانید انجام دهید، در پیشنهاد فنی روشن بنویسد.

چه عکس‌ها و ابعادی بفرستیم؟

عکس کلی، چند نمای متفاوت و تصویر نزدیک نواحی حساس را آماده کنید. ابعاد تقریبی و یک مرجع مقیاس را هم بنویسید؛ عکس بدون مقیاس برای تخمین اندازه کافی نیست. اگر قطعه در مجموعه نصب است، دسترسی به پشت، زیر و داخل آن را توضیح دهید تا محدودیت برداشت پیشاپیش مشخص شود.

برای یک بدنهٔ دارای حفره، نمای بیرونی همهٔ دشواری‌های برداشت را نشان نمی‌دهد. مسیر دسترسی به سطوح داخلی را در عکس مشخص کنید. آشنایی با فرایند کار اسکنر کمک می‌کند تفاوت مشاهدهٔ سطح و استنباط ناحیهٔ پنهان را بدانید. عکس‌های ارسالی ابزار معرفی پروژه‌اند و جای دادهٔ اندازه‌گیری نهایی را نمی‌گیرند.

جنس سطح و اجازهٔ آماده‌سازی را مشخص کنید

سطوح براق، شفاف یا بسیار تیره می‌توانند برای بعضی سامانه‌های نوری به تنظیم یا آماده‌سازی نیاز داشته باشند. جنس و وضعیت سطح را اعلام کنید و پیش از استفاده از اسپری یا نشانگر، دربارهٔ مجازبودن تماس و روش پاک‌سازی توافق کنید. برای قطعهٔ حساس، تغییر سطح را بدون تأیید مالک انجام ندهید.

راهنمای آماده‌سازی اسکن لیزری SHINING3D استفاده از پوشش برای بعضی سطوح دشوار را مطرح می‌کند. این توصیه مربوط به شرایط و تجهیزات آن راهنماست و الزام همهٔ اسکنرها نیست. دستور آماده‌سازی SHINING3D. پیش از ارسال قطعه، هر محدودیت مربوط به پوشش، تمیزکاری یا چسباندن نشانگر را مکتوب کنید.

نواحی حساس و معیار اندازه‌گیری را نام ببرید

به‌جای درخواست مبهم بالاترین دقت، ویژگی‌های اثرگذار بر عملکرد را با محل و کاربرد مشخص کنید. ممکن است شکل کلی برای یک پروژه کافی باشد، اما در پروژهٔ دیگر محل سوراخ‌ها یا سطح نصب اهمیت بیشتری داشته باشد. برای هر ویژگی حساس، روش بررسی و معیار تحویل را با مسئول فنی هماهنگ کنید.

در مقالهٔ دقت اسکنر صنعتی و عوامل اثرگذار تفاوت عدد مشخصات دستگاه و نتیجهٔ پروژه را توضیح داده‌ایم. تلرانس را از روی ظاهر قطعه حدس نزنید. اگر معیار اصلی مشخص نیست، همین ابهام را به مجری اطلاع دهید تا پیش از برداشت دربارهٔ دامنهٔ بررسی تصمیم بگیرید.

فایل تحویلی و مدارک همراه را توافق کنید

نوع داده، قالب فایل، واحد طول و نیاز به گزارش را پیش از شروع مشخص کنید. اگر چند قطعه دارید، برای هرکدام شناسه و فهرست خروجی بنویسید. دربارهٔ حفظ دادهٔ خام و نسخهٔ پردازش‌شده هم توافق کنید تا بتوانید در بازبینی، مرجع هندسه و تغییرهای انجام‌شده را دنبال کنید.

پژوهش NIST بر ارتباط انتخاب تجهیزات با الزامات طراحی و اندازه‌گیری تأکید دارد. مرجع برنامه‌ریزی تجهیزات اندازه‌گیری NIST. از نظر اجرایی، عبارت «فایل نهایی» را به فهرست روشن مدارک تبدیل کنید: چه فرمتی، برای چه نرم‌افزاری، با چه اطلاعاتی و با کدام روش پذیرش.

پیش از ارسال یا حضور در محل چه چیزهایی را چک کنیم؟

شناسهٔ قطعه، وضعیت فعلی و اجازهٔ جابه‌جایی را ثبت کنید. برای برداشت در محل، فضای دسترسی و محدودیت توقف دستگاه را توضیح دهید. اگر نمونه شکسته، فرسوده یا تعمیرشده است، این وضعیت را پنهان نکنید؛ بازنمایی شکل فعلی با تهیهٔ هندسهٔ مناسب بازتولید، نیازهای متفاوتی ایجاد می‌کند.

دامنهٔ بازطراحی را با راهنمای مهندسی معکوس تا نقشهٔ ساخت تطبیق دهید. پس از آماده‌کردن اطلاعات، برای ارسال مشخصات قطعه جهت بررسی اسکن از مسیر خدمات استفاده کنید. زمان‌بندی را پس از بررسی دسترسی، وضعیت نمونه و خروجی موردنیاز نهایی کنید، نه فقط براساس یک عکس کلی.

چک‌لیست بررسی

پیش از تصمیم نهایی، موارد زیر را برای همان فایل، ماده و کاربرد مرور و نتیجه را ثبت کنید.

• عکس کلی، نماهای مختلف و نواحی حساس آماده است.
• ابعاد تقریبی، وزن در صورت نیاز و وضعیت نصب مشخص است.
• کاربرد خروجی و قالب تحویل معلوم است.
• اجازهٔ آماده‌سازی سطح و محدودیت جابه‌جایی ثبت شده است.
• شناسهٔ نمونه، معیار پذیرش و مسئول تأیید روشن‌اند.

برای بررسی پروژهٔ خود، از مسیر ارسال مشخصات قطعه جهت بررسی اسکن اطلاعات کاربرد و خروجی موردنیاز را ارائه کنید.
