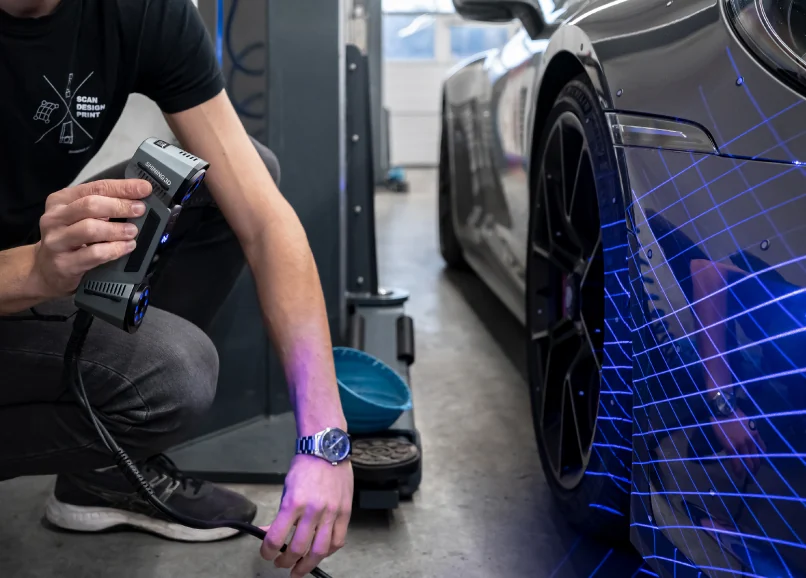

دو منبع نور برای کاربردهای صنعتی
FreeScan Combo+ اسکنر دستی باسیم با لیزر آبی و مادون‌قرمز VCSEL است.
ترکیب این منابع، انتخاب روش برداشت را برای قطعات دارای جنس و هندسه متفاوت امکان‌پذیر می‌کند.

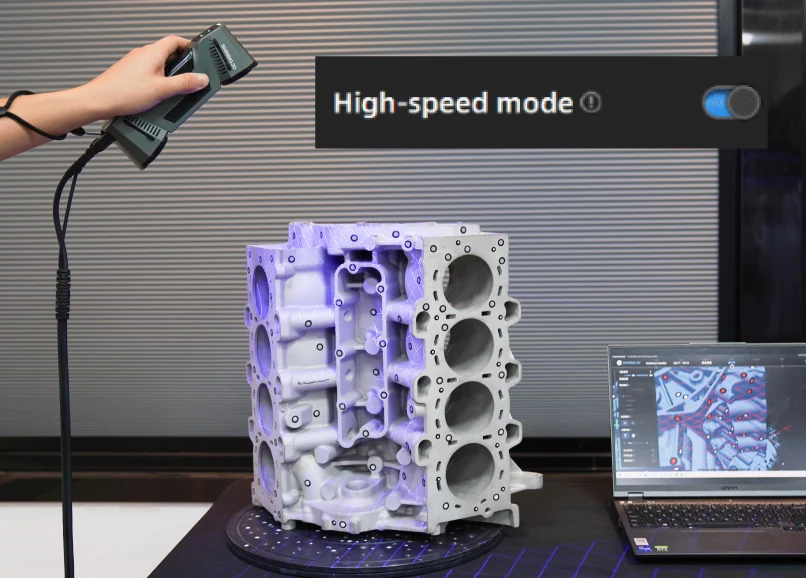

سرعت بیشتر با ۵۰ خط لیزر
مدل Plus از ۵۰ خط لیزر آبی در برداشت سریع استفاده می‌کند و تا ۳٬۶۰۰٬۰۰۰ نقطه در ثانیه ثبت می‌کند.
مدل پایه Combo دارای ۲۶ خط و سرعت ۱٫۸۶ میلیون نقطه در ثانیه است؛ Plus برای افزایش سرعت برداشت معرفی شده است.

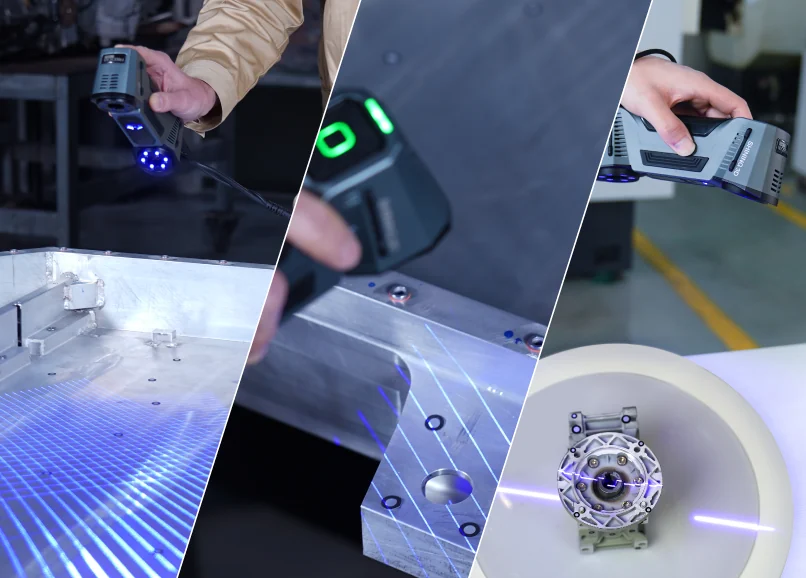

چهار حالت برای برداشت هندسه
حالت‌ها شامل ۵۰ خط، ۷ خط موازی، تک‌خط و مادون‌قرمز هستند.
برای هندسه کلی، جزئیات، فرورفتگی‌ها یا برداشت سریع بر اساس ویژگی، حالت مناسب را انتخاب کنید.

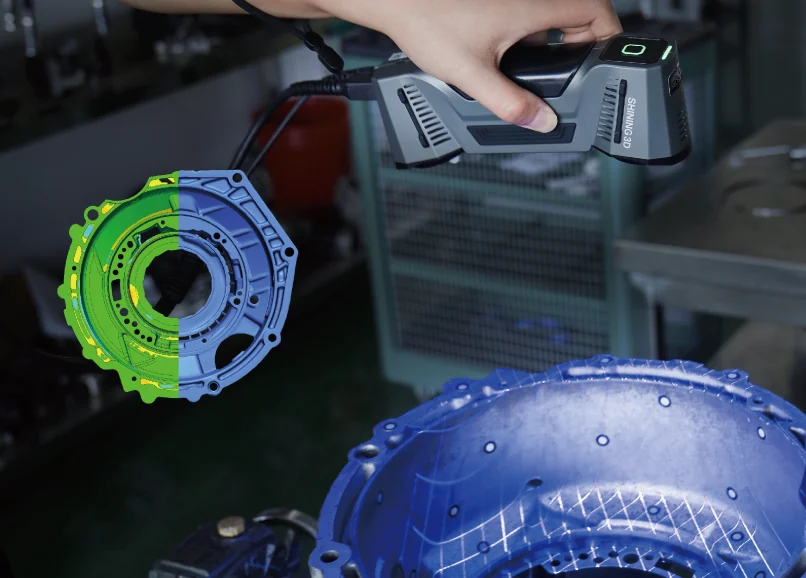

دقت لیزری ۰٫۰۲ میلی‌متر
دقت اعلام‌شده در برداشت لیزری ۰٫۰۲ میلی‌متر است.
آزمون سازنده با مارکر و ابزار مرجع قابل ردیابی، در شرایط کنترل‌شده آزمایشگاه انجام می‌شود؛ دقت را با تراکم نقاط یکسان در نظر نگیرید.
هفت خط موازی برای جزئیات
حالت ۷ خط موازی برای ثبت جزئیات ظریف در دسترس است.
در راهنمای نرم‌افزار، تنظیم فاصله نقاط و برداشت موضعی برای تمرکز بر نواحی حساس معرفی شده است.
برداشت سوراخ‌های عمیق با تک‌خط
حالت تک‌خط برای سوراخ‌ها و فرورفتگی‌ها استفاده می‌شود.
گزینه بهینه‌سازی سوراخ عمیق در همین حالت فعال می‌شود؛ ممکن است نویز را افزایش دهد، بنابراین نتیجه را بررسی کنید.

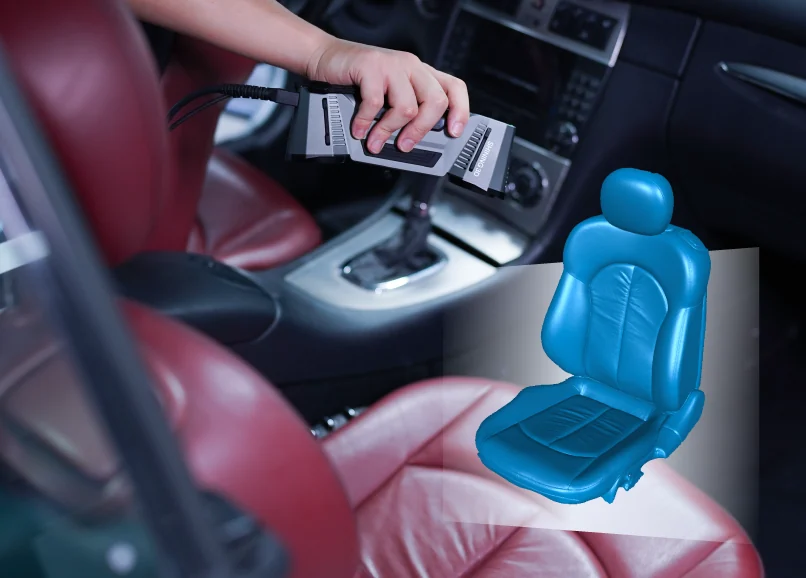

اسکن مادون‌قرمز بدون مارکر
برای قطعات دارای ویژگی هندسی کافی، برداشت مادون‌قرمز بدون مارکر ممکن است.
سطوح صاف یا کم‌جزئیات برای هم‌ترازی هندسی دشوارترند؛ روش برداشت را متناسب با فرم قطعه انتخاب کنید.

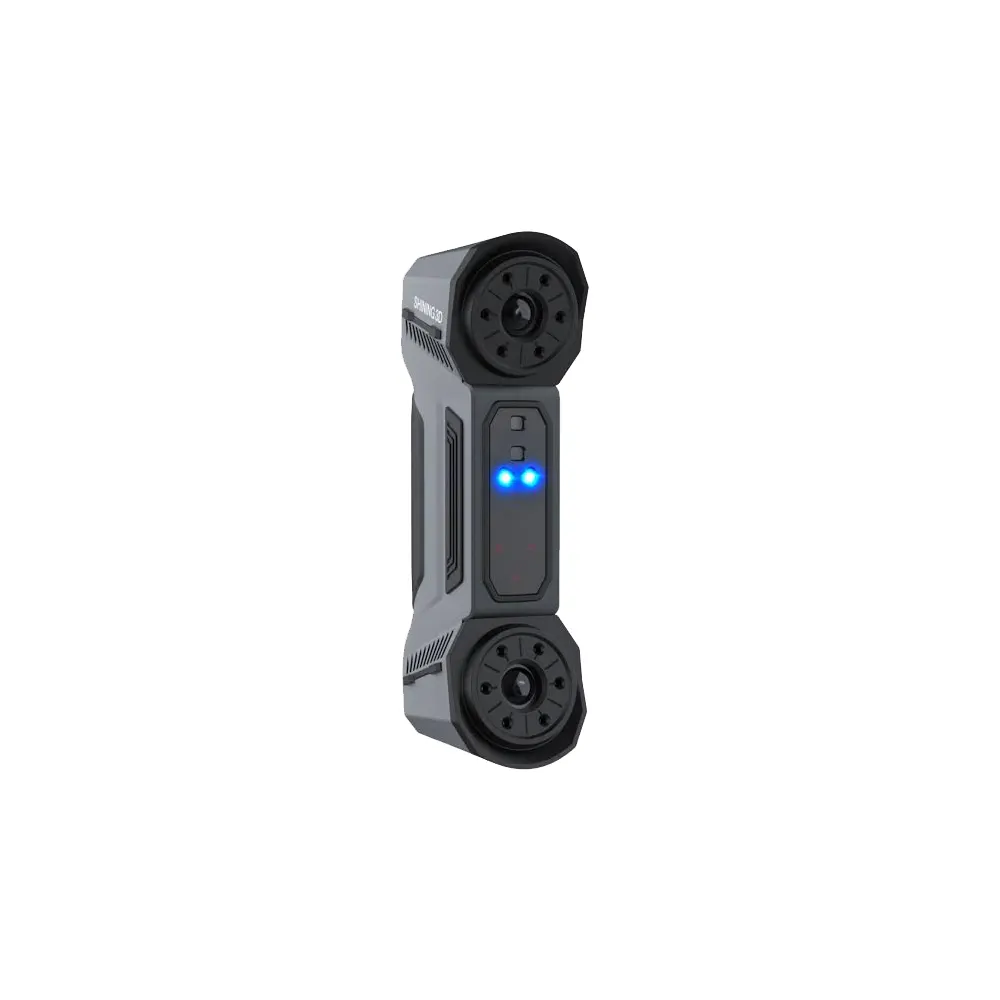

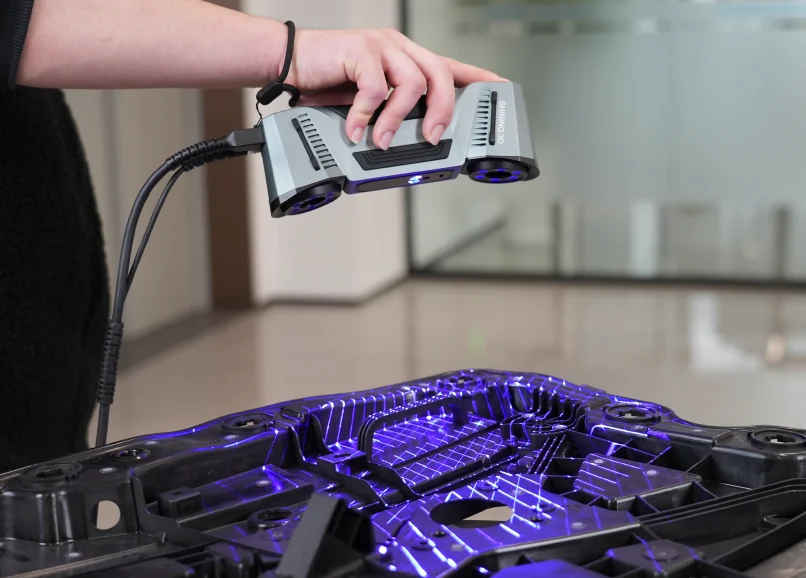

بدنه جمع‌وجور و وزن ۶۲۰ گرم
وزن دستگاه ۶۲۰ گرم و ابعاد آن ۱۹۳ × ۶۳ × ۵۳ میلی‌متر است.
ساختار دستی و زاویه دوربین‌ها، برداشت پیرامون قطعه و دسترسی به شیارها را ساده‌تر می‌کند.

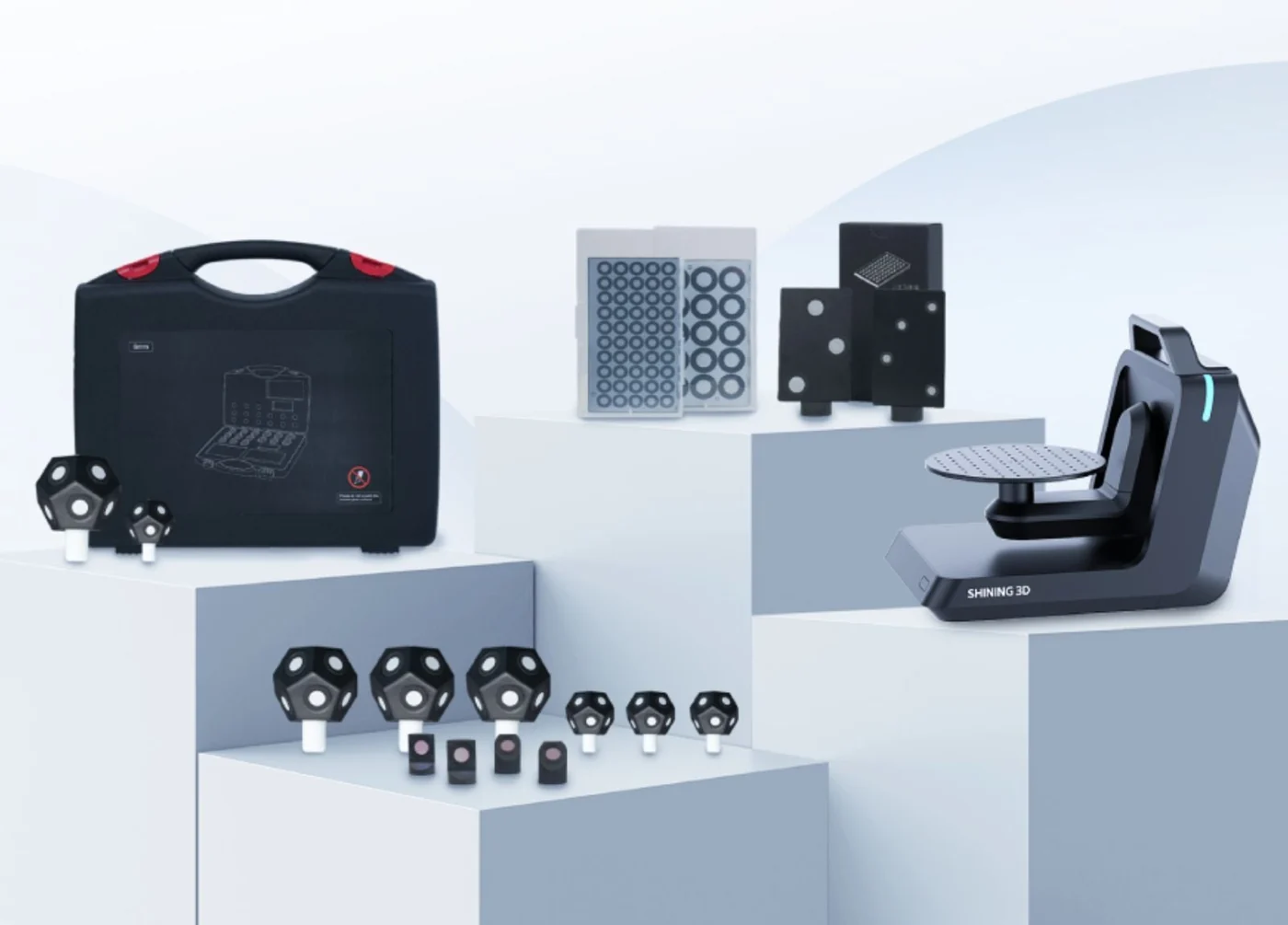

مارکر و لوازم آماده‌سازی قطعه
حالت لیزری برای هم‌ترازی به مارکر نیاز دارد؛ مارکرها باید سالم و با آرایش پراکنده قرار گیرند.
کیت مترولوژی، ابزارهایی مانند مارکر مغناطیسی را برای جانمایی سریع‌تر معرفی می‌کند؛ لوازم جانبی و محتویات بسته هنگام سفارش مشخص می‌شوند.
نرم‌افزار FreeScan و کنترل کیفیت داده
نرم‌افزار مراحل برداشت، تنظیمات و ویرایش داده را مدیریت می‌کند. نشانگر رنگی کیفیت، نواحی ناکافی را مشخص می‌کند.
قالب‌های اسکن امکان ذخیره و استفاده مجدد از تنظیمات را دارند؛ نسخه قالب باید با دستگاه و حالت برداشت سازگار باشد.
اتصال باسیم و پشتیبانی فنی
اتصال دستگاه به رایانه از طریق USB 3.0 و مجموعه کابل و آداپتور انجام می‌شود.
راهنمای رسمی، اتصال دانگل نرم‌افزار و بررسی محکم‌بودن کابل‌ها را توضیح می‌دهد؛ برای نصب و راه‌اندازی از مستندات سازنده استفاده کنید.
کاربردهای صنعتی FreeScan Combo+
برداشت هندسه برای کنترل کیفیت و ادامه طراحی دیجیتال.
تحلیل سطح و موقعیت سوراخ‌های قطعات خودرو.
برداشت هندسه و بررسی تغییر شکل قطعات.
بازرسی قطعات و مهندسی معکوس تجهیزات.
مشخصات فنی FreeScan Combo+
| مدل | FreeScan Combo+ باسیم |
|---|---|
| برداشت سریع | ۵۰ خط لیزر |
| برداشت جزئیات | ۷ خط موازی |
| سوراخ عمیق | تک‌خط |
| برداشت بدون مارکر | حالت مادون‌قرمز |
| دقت لیزری | ۰٫۰۲ میلی‌متر |
| دقت حجمی | ۰٫۰۲ میلی‌متر + ۰٫۰۳۳ میلی‌متر بر متر |
| سرعت برداشت سریع | تا ۳٬۶۰۰٬۰۰۰ نقطه در ثانیه |
| وزن | ۶۲۰ گرم |
| ابعاد | ۱۹۳ × ۶۳ × ۵۳ میلی‌متر |
| اتصال | USB 3.0 |
بازخورد مشتری درباره خانواده Combo
Robert Lent — مدیر عملیات Vision Miner
در بازخورد منتشرشده توسط سازنده، او سازگاری با سطوح بازتابنده و آزادی زاویه برداشت را از نقاط قوت Combo معرفی می‌کند. این بازخورد درباره خانواده Combo است.
سؤالات متداول درباره FreeScan Combo+
در حالت مادون‌قرمز و برای قطعات دارای هندسه کافی، بله.
خیر؛ دوربین رنگی برای ثبت بافت ندارد.
مطابق گواهی صادرشده، آزمون‌های VDI/VDE 2634 و ISO 10360 در آزمایشگاه دارای اعتبار ISO/IEC 17025 معرفی شده‌اند.
EXModel، Geomagic Design X، Control X، PolyWorks Inspector و SHINING3D Inspect.
شروع کار، پس از ۱ تا ۲ هفته عدم استفاده، ضربه یا حمل‌ونقل شدید، افت دقت یا کیفیت داده.
لیزر آبی برای این سطوح مناسب است؛ در موارد دشوار، آماده‌سازی سطح لازم می‌شود.
داده گسترده سطح برای تحلیل فرم و هندسه پیچیده فراهم می‌کند.
بازسازی هندسه موجود؛ در بازرسی، مقایسه داده اسکن با CAD.
Plus دارای ۵۰ خط و سرعت ۳٫۶ میلیون نقطه در ثانیه است؛ Combo دارای ۲۶ خط و سرعت ۱٫۸۶ میلیون است.
این صفحه مربوط به Combo+ باسیم است؛ اتصال رایانه با USB 3.0 انجام می‌شود.
بله؛ مارکرها را روی قطعه یا اطراف آن قرار دهید و حداقل چهار مارکر را در دید دوربین حفظ کنید.
در نشانگر کیفیت، آبی نمایانگر داده کافی و زرد نشان‌دهنده نیاز به برداشت بیشتر است.
تک‌خط؛ گزینه بهینه‌سازی سوراخ عمیق نیز در این حالت قابل فعال‌سازی است.
