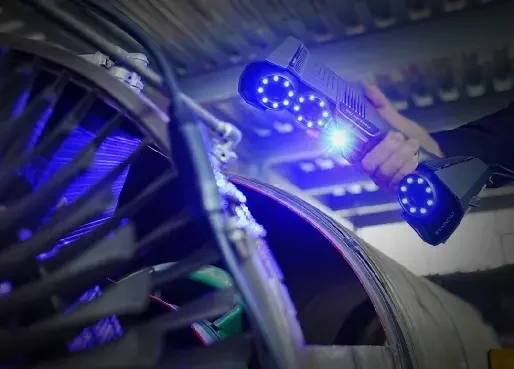

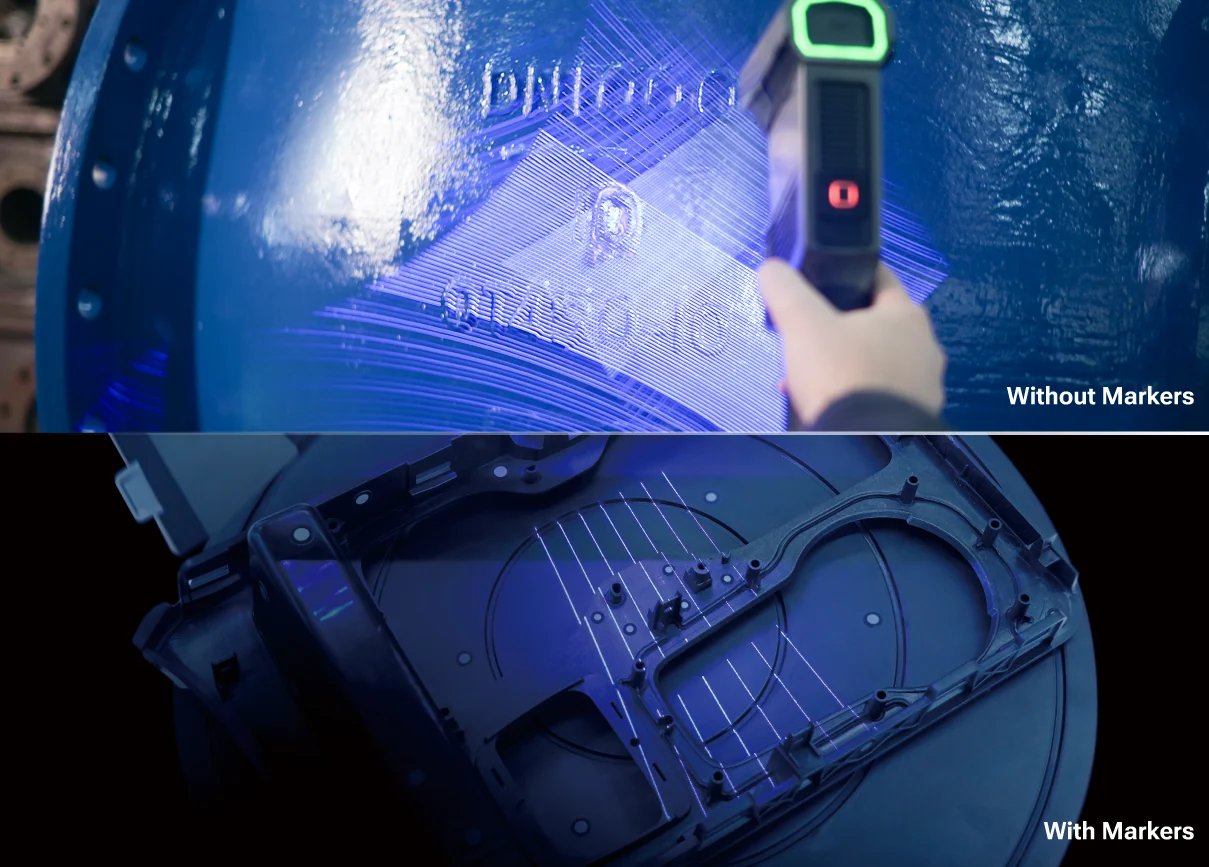

اسکن لیزری بدون مارکر

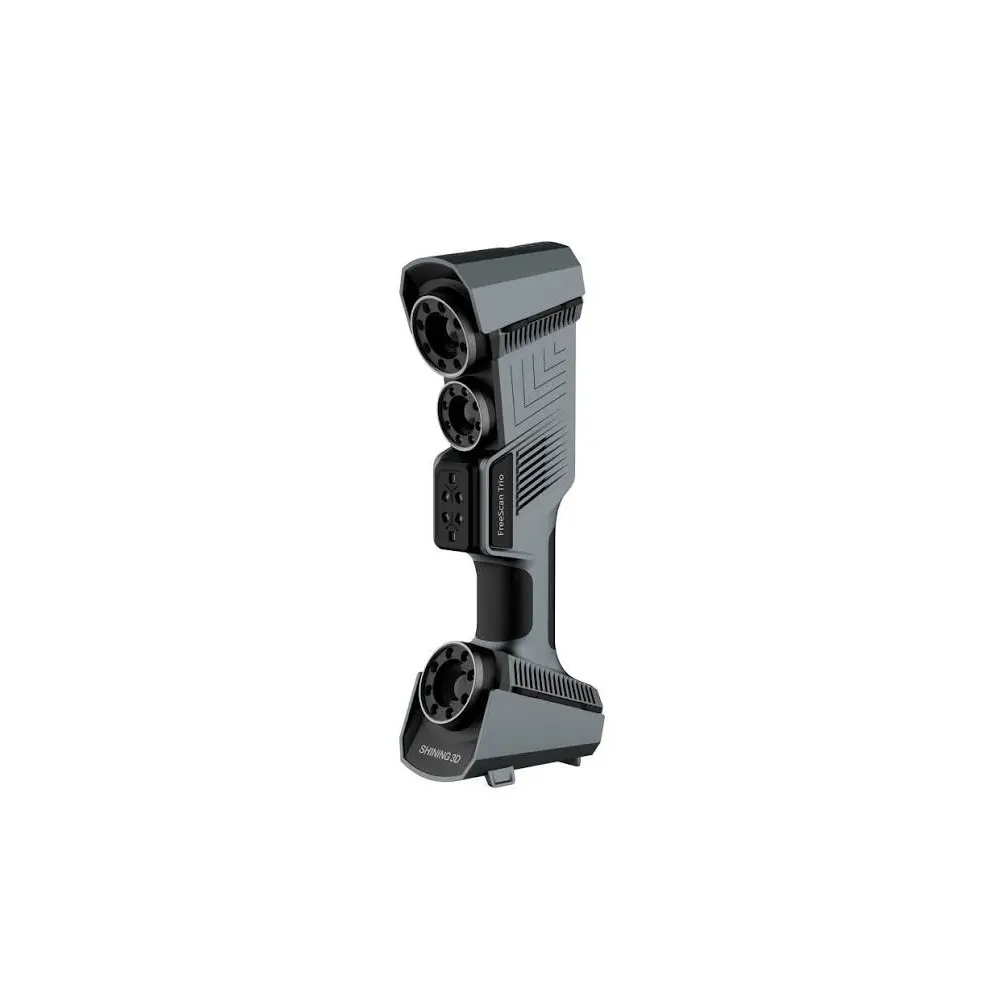

FreeScan Trio اسکنر دستی لیزری SHINING 3D با حالت ۹۸ خط است. در قطعات دارای هندسه مناسب، هم‌ترازی بر اساس ویژگی‌ها انجام می‌شود.
این روش آماده‌سازی را کوتاه‌تر می‌کند؛ برای سطوح کم‌جزئیات، انتخاب روش هم‌ترازی و مارکر اهمیت دارد.
برداشت سریع با میدان دید گسترده
سرعت ثبت داده تا ۳٬۰۱۰٬۰۰۰ نقطه در ثانیه و حداکثر میدان دید ۶۵۰ × ۵۸۰ میلی‌متر اعلام شده است.
پوشش گسترده، برداشت هندسه کلی قطعات بزرگ را با حرکت‌های کمتر امکان‌پذیر می‌کند.
سه دوربین صنعتی ۵ مگاپیکسلی
سه دوربین ۵ مگاپیکسلی در ثبت جزئیات هندسی قطعه مشارکت دارند.
این ساختار برای برداشت فرم‌های پیچیده و تولید داده سه‌بعدی در پروژه‌های صنعتی طراحی شده است.
چهار حالت برای هندسه‌های متفاوت
حالت‌ها شامل ۹۸ خط بدون مارکر، ۲۶ خط متقاطع، ۷ خط موازی و تک‌خط هستند.
کاربر حالت مناسب را برای برداشت سریع، ثبت جزئیات یا دسترسی به فرورفتگی‌های قطعه انتخاب می‌کند.

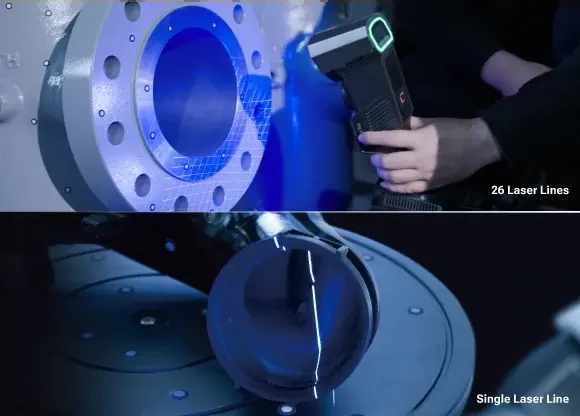

اسکن سوراخ‌ها و حفره‌های عمیق
حالت سوراخ عمیق از ۲۶ خط و تک‌خط لیزر استفاده می‌کند.
زاویه دوربین‌ها و الگوریتم‌های برداشت برای ثبت حفره‌ها، شیارهای عمیق و دیواره‌های باریک بهینه شده‌اند.

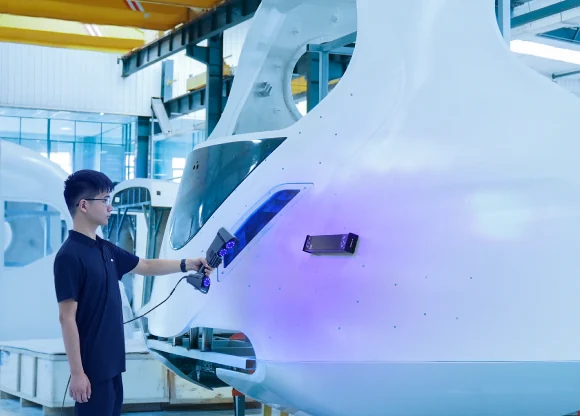

فوتوگرامتری ویدیویی برای قطعات بزرگ
فناوری VPG با مارکرها و میله مقیاس، ابعاد کلی پروژه را کنترل می‌کند؛ مارکر کددار لازم نیست.
دقت حجمی با فوتوگرامتری ۰٫۰۲ میلی‌متر + ۰٫۰۱۵ میلی‌متر بر متر اعلام شده است.

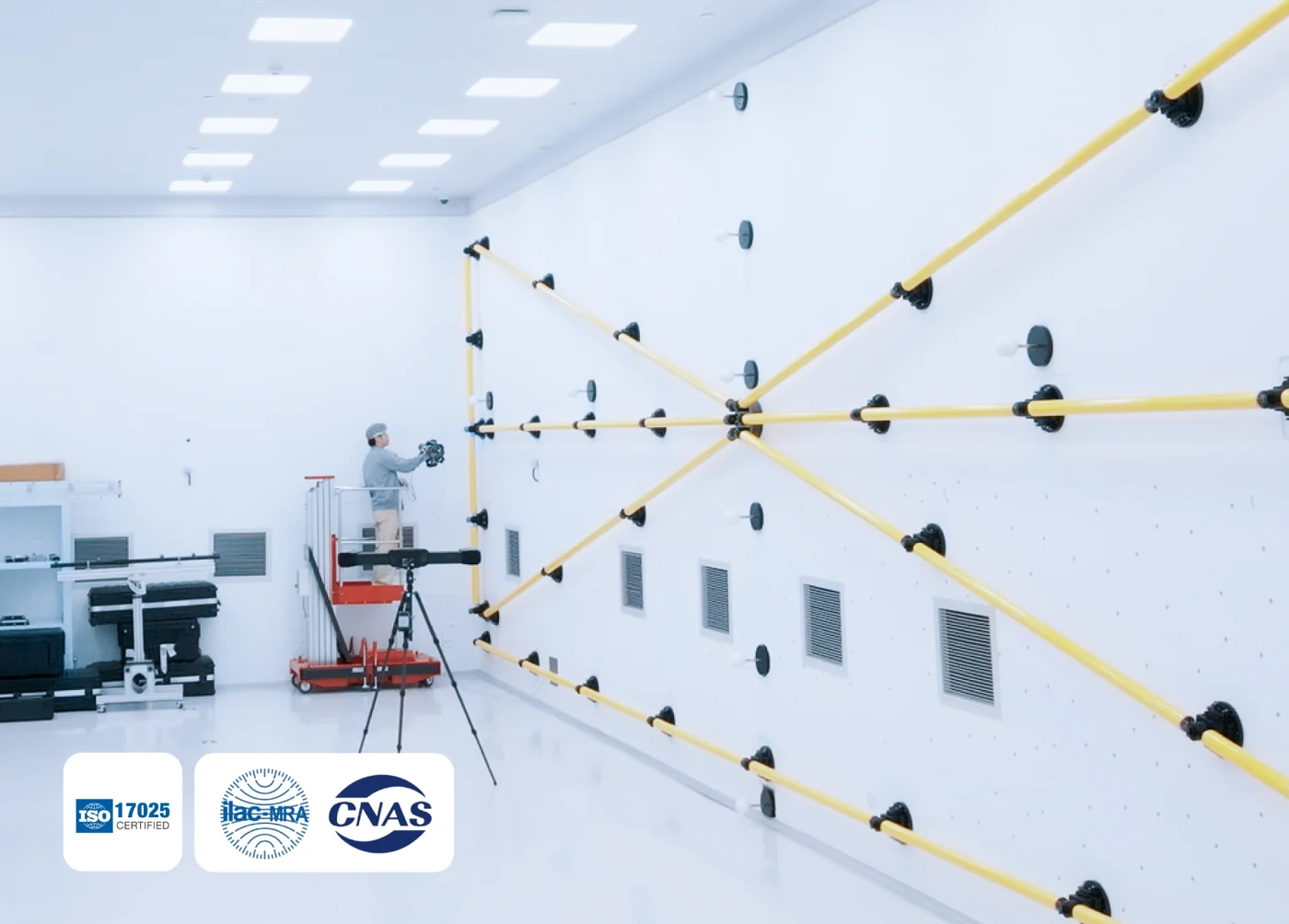

دقت مترولوژی با مارکر
دقت اعلام‌شده در حالت‌های دارای مارکر ۰٫۰۲ میلی‌متر است.
سازنده آزمون مطابق VDI/VDE 2634 و ISO 10360 در آزمایشگاه دارای اعتبار ISO/IEC 17025 را معرفی می‌کند؛ ملاک، گواهی صادرشده است.
نمایش مش و کنترل کیفیت داده
نرم‌افزار FreeScan امکان نمایش مش حین برداشت و بازخورد رنگی کیفیت داده را فراهم می‌کند.
این نمایش به شناسایی نواحی نیازمند برداشت بیشتر کمک می‌کند؛ تنظیم وضوح نیز متناسب با پروژه در دسترس است.
تنظیمات ذخیره‌شده برای اسکن تکراری
قالب اسکن، تنظیمات برداشت و مارکرهای سراسری را برای استفاده مجدد ذخیره می‌کند.
کنترل برداشت با دکمه‌های دستگاه، انجام پروژه‌های تکراری و تغییر تنظیمات را ساده‌تر می‌کند.

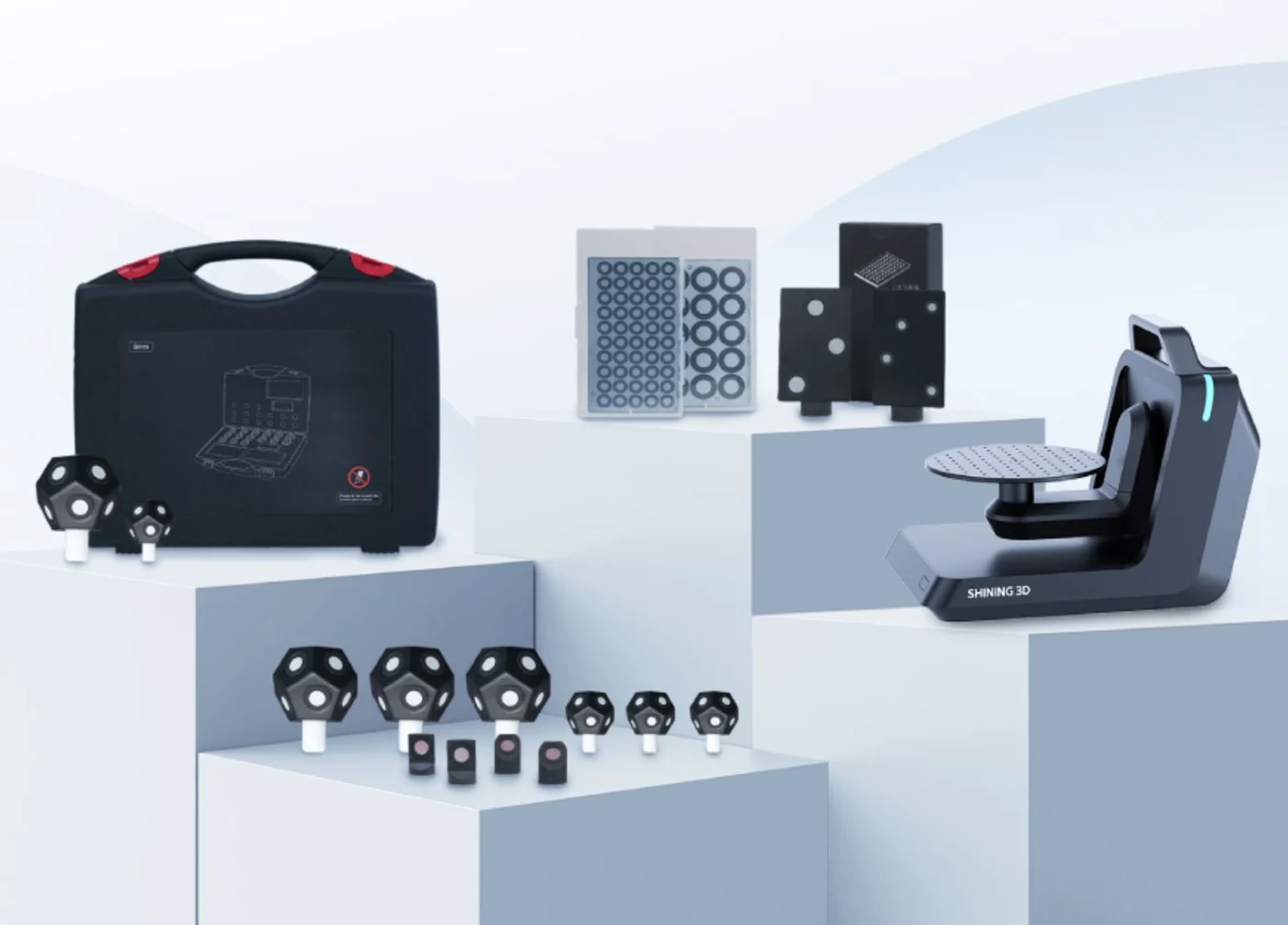

لوازم مترولوژی برای آماده‌سازی قطعه
کیت مترولوژی سازنده شامل ابزارهای کمکی مانند مارکرهای مغناطیسی برای جانمایی سریع‌تر است.
تصویر، لوازم جانبی را نشان می‌دهد؛ محتویات بسته و تجهیزات انتخابی باید هنگام سفارش مشخص شوند.
گردش‌کار نرم‌افزاری و پشتیبانی
داده اسکن را می‌توان برای مهندسی معکوس و بازرسی به نرم‌افزارهای سازگار منتقل کرد؛ از جمله EXModel، Geomagic Design X، Control X و PolyWorks.
راهنمای رسمی از بخش Resource یا Support نرم‌افزار قابل دریافت است و پشتیبانی فنی سازنده برای رفع پرسش‌ها ارائه می‌شود.
کاربردهای صنعتی FreeScan Trio
از برداشت هندسه تا مقایسه با طرح و بازسازی دیجیتال قطعه.
برداشت بدنه و زیر خودرو، تحلیل انحراف سطح و موقعیت سوراخ‌ها.
اسکن بدنه، موتور و قطعات بزرگ با کمک فوتوگرامتری.
بررسی هندسه توربین‌ها و قطعات حفاری برای تحلیل آسیب و تغییر شکل.
بازرسی و مهندسی معکوس تجهیزات و قطعات ریلی.
مشخصات فنی FreeScan Trio
| دقت با مارکر | ۰٫۰۲ میلی‌متر |
|---|---|
| دقت حجمی با VPG | ۰٫۰۲ میلی‌متر + ۰٫۰۱۵ میلی‌متر بر متر |
| سرعت | حداکثر ۳٬۰۱۰٬۰۰۰ نقطه در ثانیه |
| میدان دید | حداکثر ۶۵۰ × ۵۸۰ میلی‌متر |
| فاصله نقاط | ۰٫۰۱ تا ۳ میلی‌متر |
| دوربین‌ها | سه دوربین ۵ مگاپیکسلی |
| حالت‌های لیزر | ۹۸ خط / ۲۶ خط / ۷ خط موازی / تک‌خط |
بازخورد Daniel Delcev — AnimalRacing
در بازخورد منتشرشده توسط SHINING 3D، او سرعت اسکن و ساده‌ترشدن کار را نقاط قوت Trio معرفی می‌کند.
این بازخورد مربوط به مشتری سازنده است.
بازخورد Thomas Kropp — D3 Systeme
در بازخورد منتشرشده توسط SHINING 3D، او برداشت شاسی یک خودروی NSU را کمتر از ۲۰ دقیقه گزارش می‌کند.
زمان یادشده مربوط به همان پروژه است.
سؤالات متداول درباره FreeScan Trio
بله؛ برداشت لیزری برای این سطوح عملکرد مناسب‌تری دارد.
بله؛ در حالت ۹۸ خط، به شرط ویژگی‌های هندسی کافی برای هم‌ترازی.
ASC، OBJ، STL و PLY.
برداشت گسترده سطح، بررسی فرم و تحلیل سریع‌تر هندسه پیچیده.
با فوتوگرامتری: ۰٫۰۲ میلی‌متر + ۰٫۰۱۵ میلی‌متر بر متر.
طبق گواهی صادرشده، به VDI/VDE 2634 و ISO 10360؛ آزمایشگاه سازنده دارای اعتبار ISO/IEC 17025 است.
با صفحه یا ابزار مرجع قابل ردیابی؛ کالیبراسیون منظم به حفظ دقت کمک می‌کند.
بازسازی هندسه قطعه و مقایسه داده اسکن با CAD برای تحلیل انحراف.
پیشنهاد پشتیبانی سازنده: Windows 10 نسخه ۶۴ بیتی، Intel Core i7-10700، رم حداقل ۶۴ گیگابایت، NVIDIA RTX 3060 یا بالاتر با حداقل ۶ گیگابایت حافظه گرافیکی و USB 3.0.
خیر؛ به مارکر و میله مقیاس نیاز دارد، اما مارکر کددار لازم نیست.
این عدد برای حالت‌های دارای مارکر اعلام شده است؛ نباید به همه اسکن‌های بدون مارکر تعمیم داده شود.
حالت ۲۶ خط یا تک‌خط، مطابق هندسه و دسترسی نوری قطعه.
نشانگر کیفیت نرم‌افزار، نواحی با داده ناکافی را مشخص می‌کند تا برداشت تکمیل شود.
در نرم‌افزار FreeScan، از Resource ← User Manual یا بخش Support؛ راهنما در سایت پشتیبانی نیز منتشر شده است.
