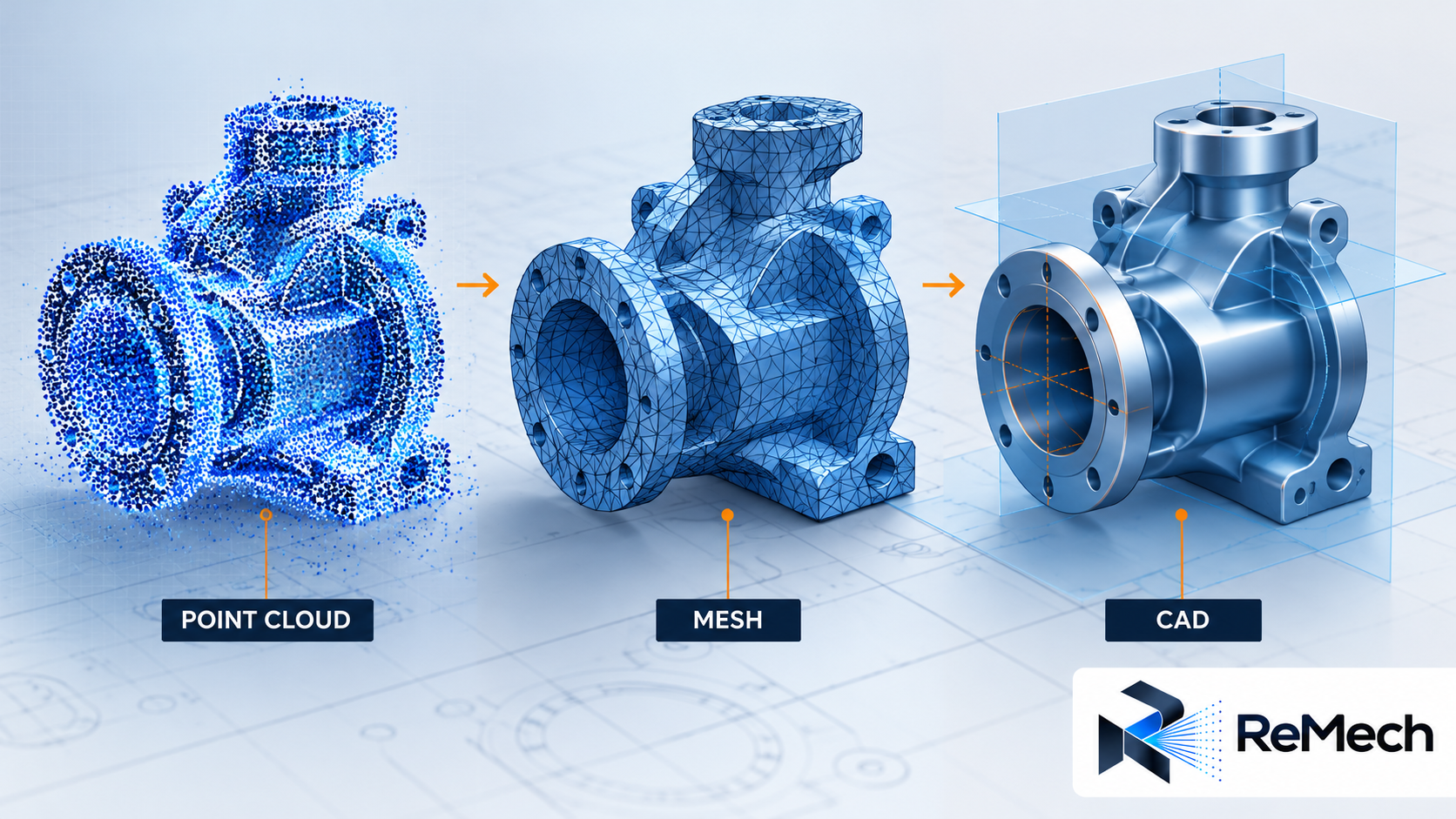

تبدیل اسکن سه‌بعدی به CAD با کنترل داده، انتخاب روش بازسازی و ساخت هندسهٔ مناسب ویرایش انجام می‌شود. مش مثلثی می‌تواند مرجع مدل‌سازی باشد، اما تغییر پسوند فایل، آن را به مدل پارامتریک با تاریخچهٔ طراحی تبدیل نمی‌کند. پیش از شروع باید مشخص کنید چه نوع تغییری می‌خواهید روی خروجی انجام دهید.
مدل قابل‌ویرایش دقیقاً یعنی چه؟
قابل‌ویرایش‌بودن می‌تواند به اصلاح مش، تغییر مستقیم یک حجم یا ویرایش ویژگی‌های پارامتریک اشاره کند. این قابلیت‌ها یکسان نیستند. برای انتخاب خروجی، یک کار مشخص مثل تغییر قطر سوراخ یا جابه‌جایی سطح نصب تعریف کنید و از مدل‌ساز بخواهید همان کار را روی فایل تحویلی نشان دهد. بازشدن مدل به‌تنهایی معیار کافی نیست.
Hexagon در معرفی راهکارهای مهندسی معکوس، مدل‌های CAD مبتنی بر ویژگی را از دادهٔ خام ابر نقاط و مش جدا می‌کند. بنابراین در توافق تحویل، عبارت CAD را همراه نوع هندسه و قابلیت ویرایش موردنیاز بنویسید. معرفی مسیر Scan-to-CAD در Hexagon دربارهٔ همین جریان کار است؛ ادعاهای سرعت یا دقت سازنده را نباید تضمین نتیجهٔ هر پروژه دانست.
ابتدا کیفیت مش و مقیاس را بررسی کنید
پیش از بازسازی، واحد طول، کامل‌بودن نواحی لازم و کیفیت اتصال برداشت‌ها را کنترل کنید. سطح گمشده و نویز زیاد می‌توانند طراح را به حدس‌زدن هندسه وادار کنند. نسخهٔ خام را نگه دارید و هر پاک‌سازی را روی کپی انجام دهید تا مقایسهٔ نتیجه با مرجع اندازه‌گیری امکان‌پذیر بماند.
در یک قطعهٔ سوراخ‌دار، وجود پوستهٔ بیرونی کافی نیست؛ دیواره و عمق بخش موردنیاز هم باید اطلاعات قابل اتکا داشته باشد. برای شناخت نوع دادهٔ ورودی، راهنمای عملکرد اسکنر سه‌بعدی را ببینید. پرکردن نرم‌افزاری یک ناحیهٔ جاافتاده را به‌عنوان اندازه‌گیری واقعی همان سطح گزارش نکنید.
روش بازسازی را براساس شکل انتخاب کنید
برای قطعهٔ مکانیکی می‌توان ویژگی‌هایی مانند صفحه و استوانه را از داده استنباط و در CAD بازسازی کرد؛ سطح آزاد ممکن است به روش سطح‌سازی دیگری نیاز داشته باشد. انتخاب روش باید با کاربرد خروجی هماهنگ باشد. مدل مناسب نمایش ظاهری لزوماً برای تغییر ابعاد یا تهیهٔ نقشهٔ مهندسی مناسب نیست.
Autodesk در مستندات Convert Mesh، روش Faceted را تبدیل وجه‌های مش به وجه‌های هندسه و Prismatic را ترکیب گروه‌هایی از وجه‌ها برای ویژگی‌های منشوری توصیف می‌کند. این دو روش خروجی یکسانی ندارند. مستند رسمی تبدیل مش در Fusion. برای قطعه‌ای با سطوح مهم، نتیجه را با یک ویرایش واقعی بسنجید.
بازسازی شکل فعلی با اصلاح طرح فرق دارد
طراح باید مشخص کند که خروجی، وضعیت اندازه‌گیری‌شده را بازنمایی می‌کند یا هندسهٔ اصلاح‌شده برای تولید است. ساییدگی و اعوجاج نمونه ممکن است در داده دیده شوند، اما حذف آن‌ها به تصمیم فنی نیاز دارد. بخش‌های اصلاح‌شده و دلیل اصلاح را ثبت کنید تا مدل نهایی مرجع مبهمی نداشته باشد.
مسیر کلی پروژه و مدارک موردنیاز را در مراحل مهندسی معکوس قطعات صنعتی توضیح داده‌ایم. در این مرحله، از تحویل‌دهنده بپرسید کدام سطوح را از داده استخراج کرده و کدام ابعاد را با اطلاعات تکمیلی تعیین کرده است. شباهت تصویر مدل برای پاسخ به این پرسش کافی نیست.
مدل CAD را با مرجع و نیاز ویرایش کنترل کنید

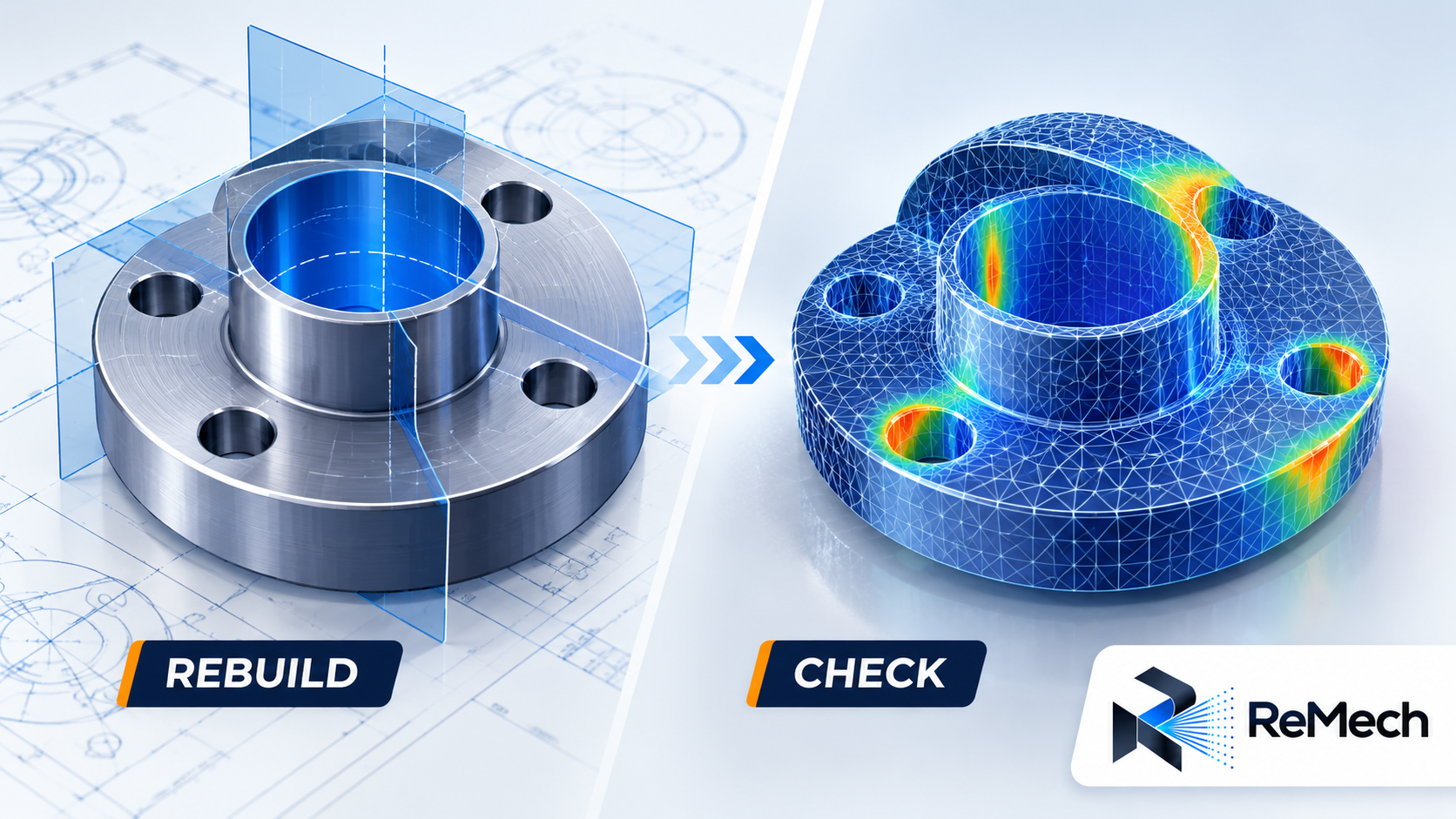

کنترل خروجی باید هندسه و قابلیت استفاده را پوشش دهد. تطبیق مدل با داده، بررسی نواحی حساس و آزمایش ویرایش موردنیاز، سه بررسی با هدف‌های متفاوت‌اند. روش هم‌راستاسازی را ثبت کنید و اختلاف عمدی ناشی از اصلاح طرح را با خطای بازسازی یکی نگیرید. نتیجه را همراه محدودیت‌های داده تفسیر کنید.
پژوهش NIST دربارهٔ انتخاب تجهیزات، الزامات اندازه‌گیری و عدم‌قطعیت را در برنامهٔ کنترل مطرح می‌کند. مرجع NIST برای برنامه‌ریزی اندازه‌گیری. در عمل، از مدل‌ساز گزارش بخواهید که چه چیزی، نسبت به کدام مرجع و با چه روشی بررسی شده است؛ یک تصویر رنگی بدون توضیح، گزارش کامل پذیرش نیست.
چه فایل‌هایی تحویل بگیریم؟
برای ادامهٔ طراحی، قالب بومی نرم‌افزار و تاریخچهٔ موردتوافق را مشخص کنید؛ برای تبادل هندسه، دربارهٔ قالب عمومی سازگار با مقصد تصمیم بگیرید. فایل مرجع اسکن، نسخهٔ بازسازی‌شده و گزارش تغییرها را با نام و واحد روشن تحویل بگیرید. نیاز به نقشه یا گزارش کنترل را جداگانه در دامنهٔ کار بنویسید.
جزئیات فرمت را در مقایسهٔ STL و STEP برای ساخت بررسی کنید. پیش از تأیید تحویل، مدل را در نرم‌افزار واقعی مقصد باز کنید و یک اندازهٔ مرجع و تغییر نمونه را کنترل کنید. اگر هنوز برداشت انجام نشده، درخواست بررسی هندسه برای تهیهٔ مدل باید نوع خروجی موردنیاز را هم مشخص کند.
چک‌لیست بررسی
پیش از تصمیم نهایی، موارد زیر را برای همان فایل، ماده و کاربرد مرور و نتیجه را ثبت کنید.
- واحد و اندازهٔ مرجع تأیید شده است.
- سطوح اندازه‌گیری‌شده از نواحی حدس‌زده‌شده جدا هستند.
- نوع ویرایش موردنیاز روی فایل آزمایش شده است.
- قالب بومی، خروجی تبادل و گزارش تغییرها نسخهٔ مشخص دارند.
برای بررسی پروژهٔ خود، از مسیر درخواست بررسی هندسه برای تهیهٔ مدل اطلاعات کاربرد و خروجی موردنیاز را ارائه کنید.
جمع‌بندی
برای تبدیل اسکن به CAD، ابتدا نوع ویرایش و کیفیت داده را مشخص کنید. سپس روش بازسازی را براساس هندسه انتخاب و خروجی را هم از نظر تطبیق با مرجع و هم از نظر استفادهٔ واقعی بررسی کنید. تعداد زیاد وجه‌ها یا پسوند STEP به‌تنهایی نشان‌دهندهٔ مدل پارامتریک مناسب نیست.
سؤالات متداول
آیا هر فایل STL به CAD پارامتریک تبدیل می‌شود؟
ابزارها و کیفیت داده محدودیت دارند. تبدیل به حجم با بازسازی تاریخچه و ویژگی‌های پارامتریک یکسان نیست؛ قابلیت موردنیاز را روی خروجی آزمایش کنید.
برای تبدیل حتماً اسکن جدید لازم است؟
اگر دادهٔ موجود کامل و متناسب با هدف باشد ممکن است کافی باشد. سطح گمشده یا اندازهٔ نامطمئن می‌تواند برداشت یا اندازه‌گیری تکمیلی را لازم کند.
مدل STEP تاریخچهٔ طراحی دارد؟
نباید وجود تاریخچهٔ بومی را از پسوند STEP انتظار داشت. اگر ویرایش وابسته به تاریخچه لازم است، فایل بومی و مشخصات آن را در تحویل ذکر کنید.
تبدیل خودکار را چگونه ارزیابی کنیم؟
فایل را باز کنید، ویژگی حساس را بسنجید و یک تغییر واقعی انجام دهید. تعداد عملیات خودکار، جای کنترل هندسه و کاربرد را نمی‌گیرد.
منابع
Hexagon برای جریان Scan-to-CAD؛ Autodesk برای تفاوت روش‌های تبدیل مش؛ NIST برای برنامه‌ریزی اندازه‌گیری. لینک‌ها کنار ادعاهای مربوط آمده‌اند.
