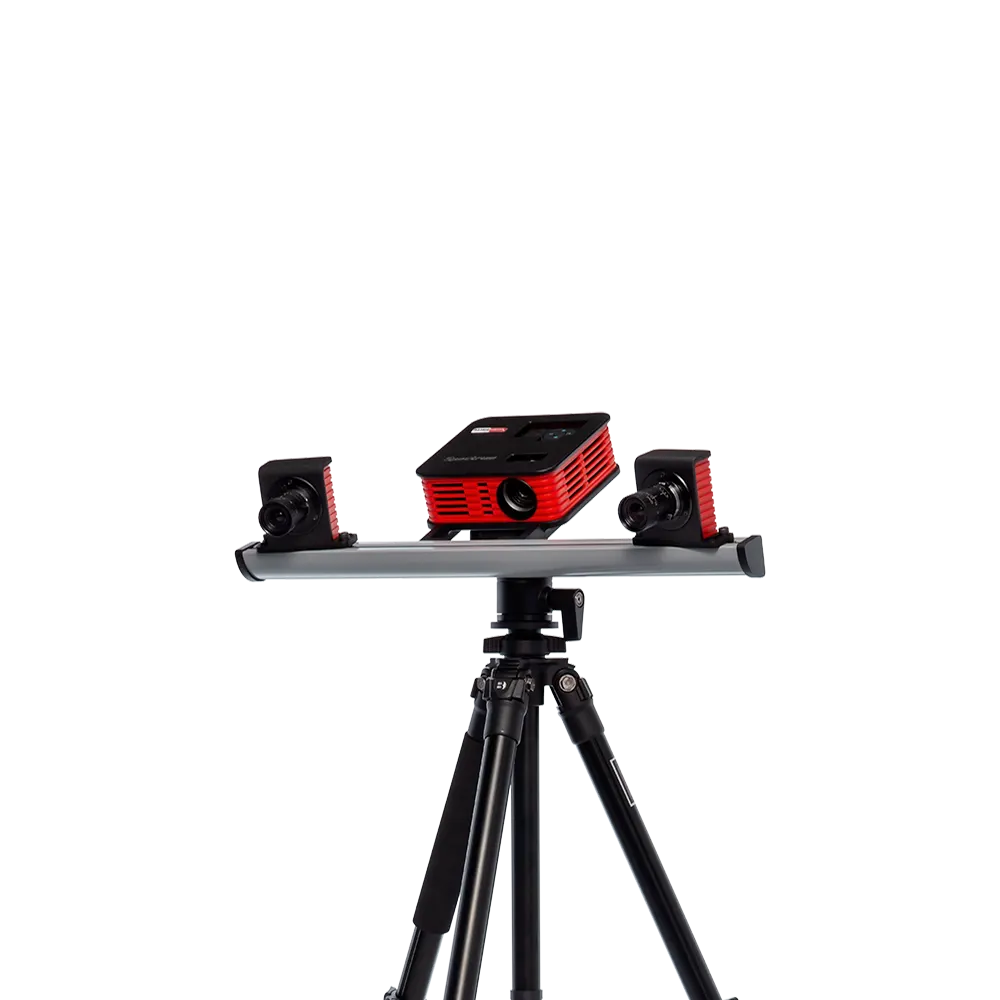

اسکن نوری برای قطعات ثابت
RangeVision Spectrum از نور ساختاریافته سفید برای برداشت هندسه اشیای ثابت استفاده می‌کند.
پروژکتور الگو را روی سطح می‌تاباند و دوربین‌ها تغییر شکل آن را ثبت می‌کنند؛ نرم‌افزار از این داده‌ها مدل سه‌بعدی می‌سازد.

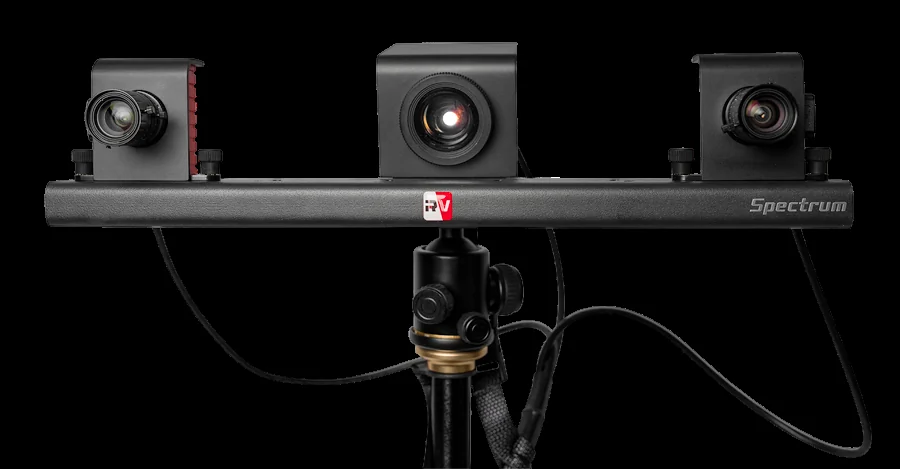

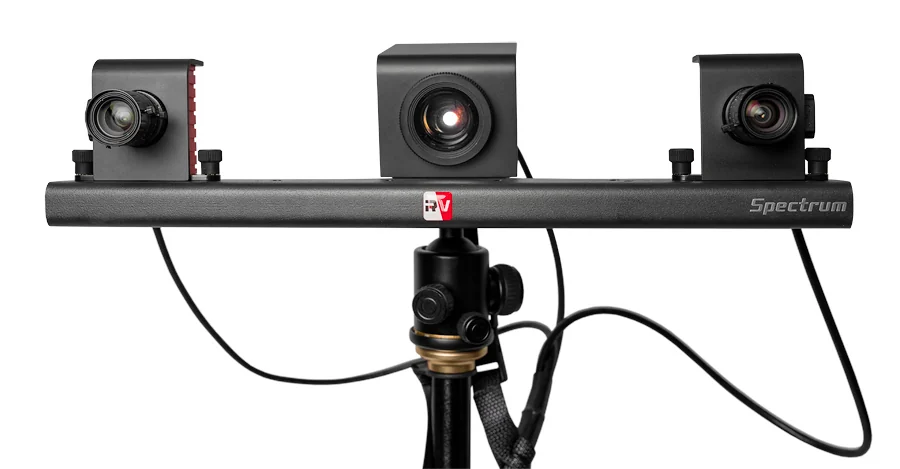

سه محدوده قابل تنظیم
سه محدوده S، M و L برای قطعات با اندازه‌های مختلف در دسترس است.
محدوده کوچک‌تر جزئیات بیشتری ثبت می‌کند؛ با تغییر چیدمان دوربین و اپتیک، کالیبراسیون همان محدوده را انجام دهید.

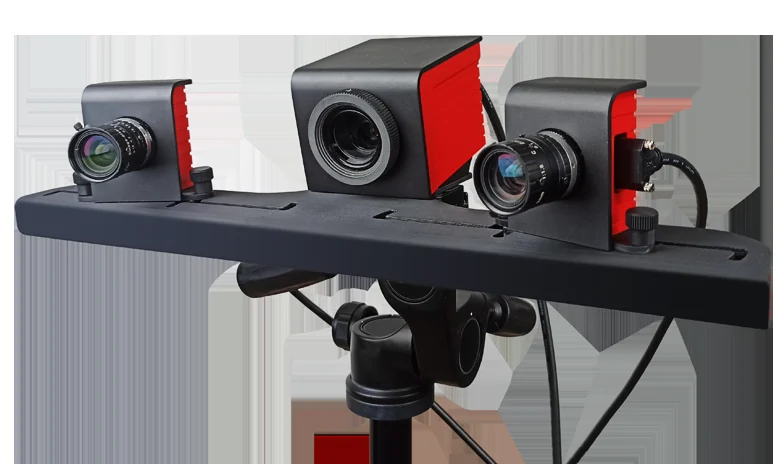

دوربین‌های رنگی ۵ مگاپیکسلی
نسخه فعلی Spectrum با دوربین‌های ۵ مگاپیکسلی معرفی شده است.
این صفحه بر پایه مشخصات نسخه فعلی تهیه شده؛ هنگام انتخاب دستگاه، نسخه و محدوده برداشت را مشخص کنید.

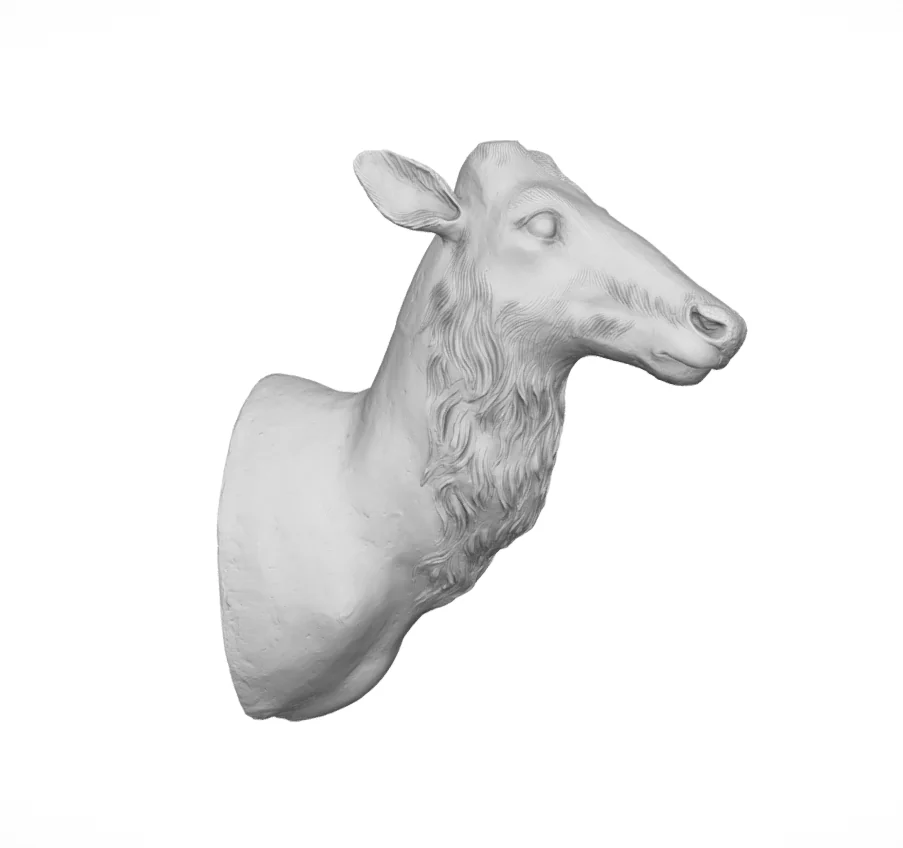

دقت و وضوح متناسب با محدوده
بهترین دقت اعلام‌شده ۰٫۰۴ میلی‌متر و بهترین وضوح سه‌بعدی ۰٫۰۵ میلی‌متر است.
دقت و وضوح به محدوده انتخابی وابسته‌اند؛ جدول پایین مقادیر هر محدوده را جداگانه نشان می‌دهد.

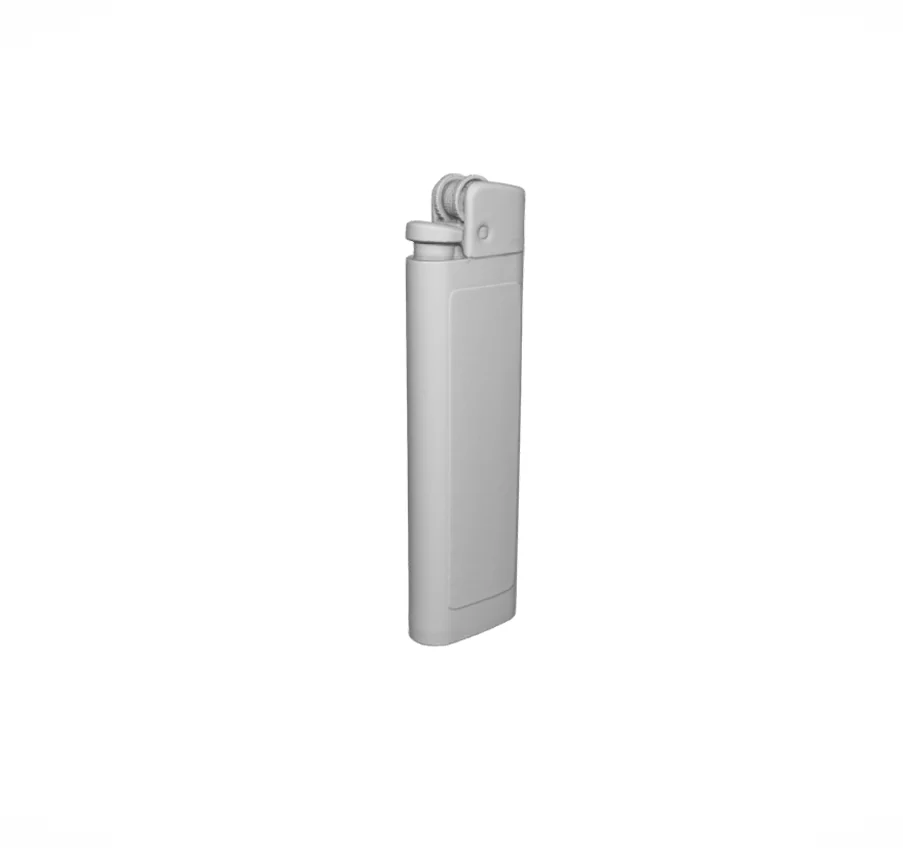

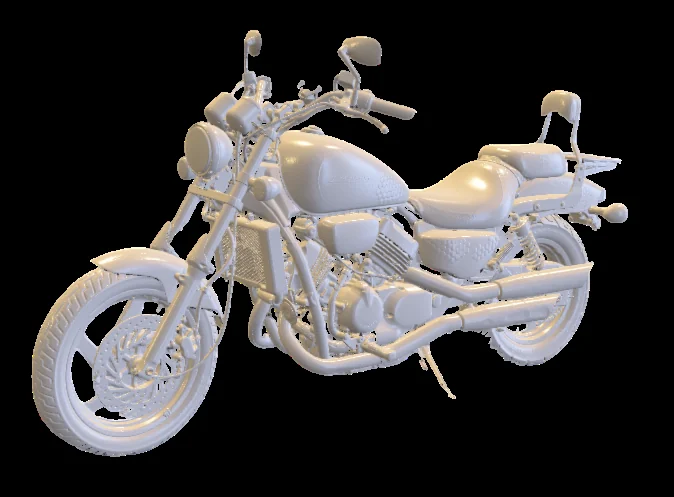

از اشیای کوچک تا هندسه بزرگ
بازه اندازه اشیای معرفی‌شده ۱ سانتی‌متر تا ۳ متر است.
برای جسمی بزرگ‌تر از میدان دید یک برداشت، چند اسکن از زاویه‌ها و بخش‌های مختلف ثبت و هم‌تراز می‌شود.

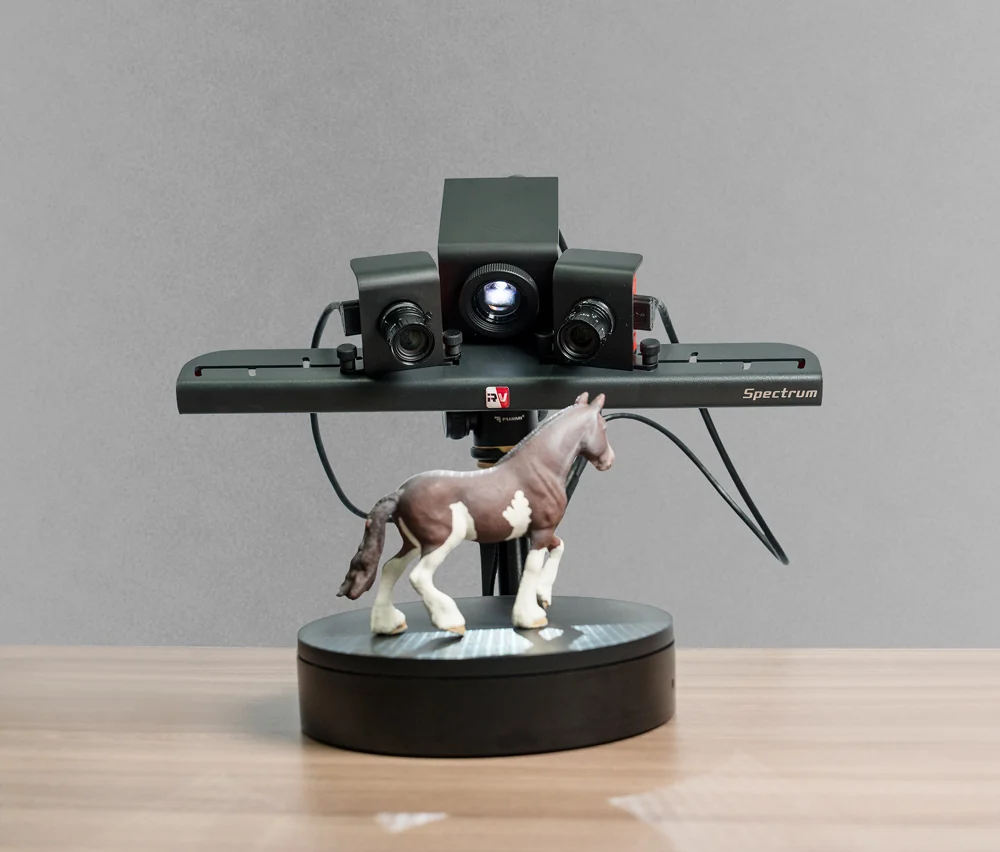

ثبت بافت و مدل رنگی
دوربین‌های رنگی، ظاهر سطح را در کنار هندسه ثبت می‌کنند.
مدل رنگی برای مستندسازی، نمایش محصول و استفاده در صحنه‌های دیجیتال کاربرد دارد.
میز چرخان خودکار برای برداشت منظم
میز چرخان، قطعه را برای ثبت از زاویه‌های مختلف جابه‌جا می‌کند.
نرم‌افزار برداشت با میز چرخان را با یا بدون مارکر پشتیبانی می‌کند؛ شبکه مرجع ذخیره‌شده می‌تواند در برداشت‌های بعدی استفاده شود.
هم‌ترازی با هندسه یا مارکر
برای اجسام دارای هندسه مشخص، هم‌ترازی بدون مارکر ممکن است؛ در سطوح کم‌جزئیات از مراجع کمکی استفاده می‌شود.
RV 3D Studio هم‌ترازی خودکار و دستی را ارائه می‌کند تا برداشت‌ها به مدل واحد تبدیل شوند.
پردازش داده با RV 3D Studio
نرم‌افزار RV 3D Studio ابزارهای ترکیب اسکن، حذف نویز، پرکردن سوراخ‌ها و بهینه‌سازی مش را دارد.
فرمت‌های رایج مانند STL، OBJ و PLY برای ادامه کار در ابزارهای سازگار و ساخت دیجیتال صادر می‌شوند.

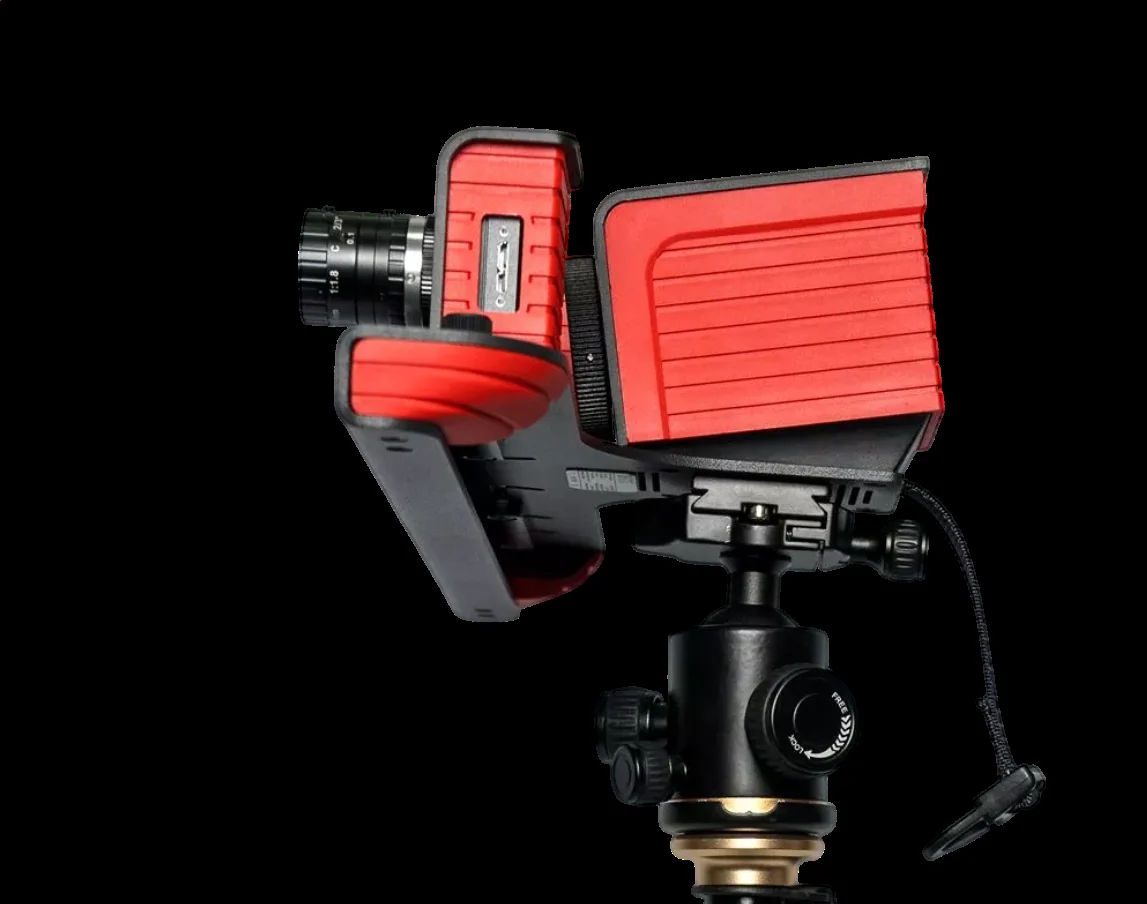

کیت دستگاه و کیس محافظ
ماژول اسکن، سه‌پایه، کابل‌ها، صفحات کالیبراسیون، کلید مجوز و کیس محافظ در فهرست بسته معرفی شده‌اند.
پیش از شروع کار، قطعه را ثابت کنید و سطوح شفاف، براق یا بسیار تیره را در صورت نیاز با پوشش مناسب آماده کنید.

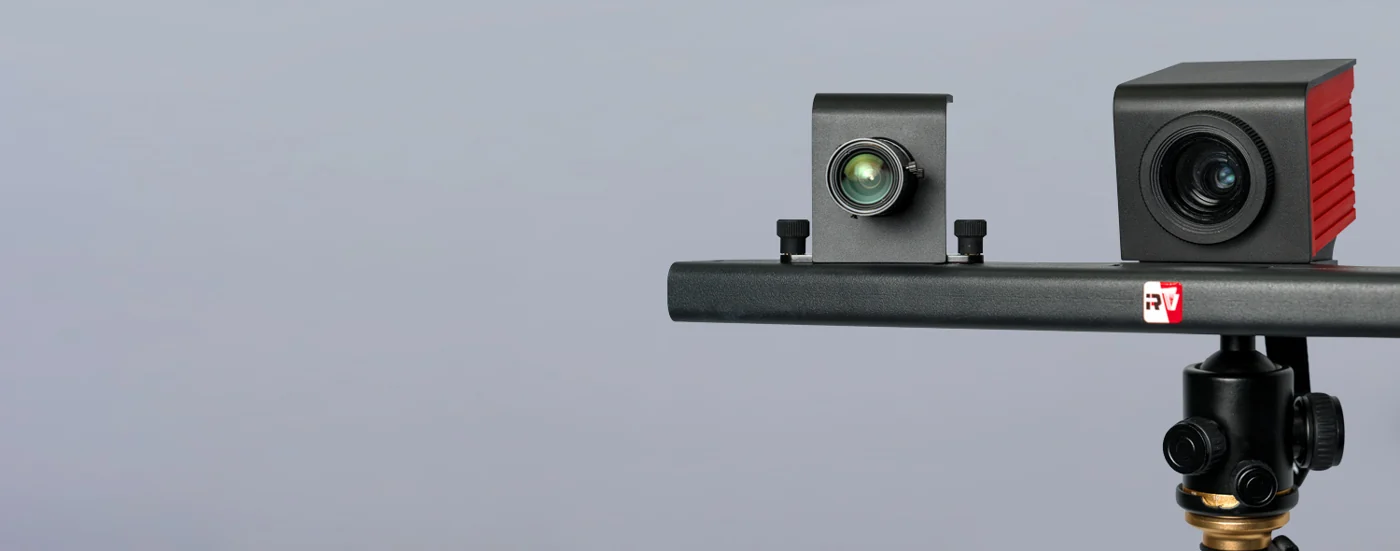

کالیبراسیون و پشتیبانی رسمی
کالیبراسیون در شروع کار و پس از تغییر محدوده ضروری است؛ جابه‌جایی و تغییر دما می‌توانند روی تنظیم دستگاه اثر بگذارند.
پرتال پشتیبانی RangeVision، راهنماها، نرم‌افزار و ابزارهای رفع مشکل را ارائه می‌کند؛ مشخصات دستگاه را هنگام دریافت راهنمایی در اختیار پشتیبانی بگذارید.
کاربردهای RangeVision Spectrum
برداشت غیرتماسی هندسه و آماده‌سازی مدل برای ادامه طراحی و تحلیل.
اندازه‌گیری فرم قطعات، بررسی ابزار و بازسازی دیجیتال.
ثبت فرم و بافت آثار و عناصر تزئینی.
مهندسی معکوس و طراحی قطعات جایگزین یا سفارشی.
مشخصات فنی و محدوده‌های RangeVision Spectrum
| محدوده | S | M | L |
| ابعاد برداشت، میلی‌متر | ۱۴۰ × ۹۰ × ۸۰ | ۳۲۰ × ۲۱۰ × ۲۰۰ | ۵۵۰ × ۳۴۰ × ۳۶۰ |
| فاصله کاری، متر | ۰٫۲۸ | ۰٫۶۸ | ۱٫۰۶ |
| وضوح سه‌بعدی، میلی‌متر | ۰٫۰۵ | ۰٫۱۱ | ۰٫۱۹ |
| دقت، میلی‌متر | ۰٫۰۴ | ۰٫۰۶ | ۰٫۰۸ |
| فناوری | نور ساختاریافته سفید |
|---|---|
| دوربین | ۵ مگاپیکسلی، نسخه فعلی |
| وزن ماژول | ۱٫۷ کیلوگرم |
| ابعاد ماژول | ۱۹۰ × ۴۱۵ × ۱۱۰ میلی‌متر |
| میز چرخان همراه | قطر ۲۰ سانتی‌متر؛ ظرفیت تا ۲۰ کیلوگرم |
| اتصال | HDMI / USB 3.0؛ USB 2.0 برای میز چرخان |
| نرم‌افزار | RV 3D Studio |
نمونه کاربرد مستند: اسکن بدنه خودرو
در نمونه کاربرد منتشرشده توسط RangeVision، دانشجویان دانشگاه پلی‌تکنیک مسکو از Spectrum برای برداشت بدنه خودروی مسابقه‌ای و آماده‌سازی مدل برای آزمون‌های مجازی استفاده کردند.
در آن پروژه، شبکه مرجع با سامانه فوتوگرامتری خارجی AICON تهیه شد و سپس برداشت‌ها بر اساس آن هم‌تراز شدند. این تجهیزات خارجی بخشی از فوتوگرامتری داخلی Spectrum نیستند.
این نمونه کاربرد مربوط به خانواده Spectrum است و تجربه پروژه را نشان می‌دهد؛ مشخصات نسخه فعلی در جدول بالا آمده است.
سؤالات متداول درباره RangeVision Spectrum
خیر؛ برای اجسام ثابت طراحی شده است.
تا حدود ۳ متر؛ اسکن با چند برداشت انجام می‌شود.
بله؛ برای اشیای از حدود ۱ سانتی‌متر، محدوده کوچک را انتخاب کنید.
بله؛ هندسه و بافت رنگی سطح را ثبت می‌کند.
اگر هندسه مشخص و غیرتکراری باشد، الزاماً خیر؛ برای فرم‌های کم‌جزئیات از مراجع کمکی استفاده کنید.
محدوده کوچک جزئیات بیشتری می‌دهد؛ محدوده بزرگ پوشش بیشتری دارد. برای تغییر محدوده، چیدمان و کالیبراسیون تغییر می‌کند.
پیش از شروع و پس از تغییر محدوده؛ سازنده همچنین شروع روز کاری و روشن‌کردن پس از توقف طولانی را توصیه می‌کند.
ممکن است پوشش مات‌کننده مناسب لازم باشد؛ جنس و ظاهر سطح بر برداشت نوری اثر دارند.
OBJ، STL، ASCII، PLY، PTX و RV3D در مشخصات دستگاه ذکر شده‌اند.
RV 3D Studio برای برداشت، هم‌ترازی و پردازش داده.
نرم‌افزار قابل نصب روی چند رایانه است؛ کلید مجوز لازم برای کار دستگاه باید در دسترس باشد.
سازنده دسترسی کاربران به به‌روزرسانی‌های RV 3D Studio را اعلام کرده است.
از اعلان داخل برنامه یا دانلود نسخه جدید از پرتال رسمی پشتیبانی.
خیر؛ میدان دید به یک برداشت مربوط است و جسم بزرگ‌تر با ترکیب چند برداشت ثبت می‌شود.
