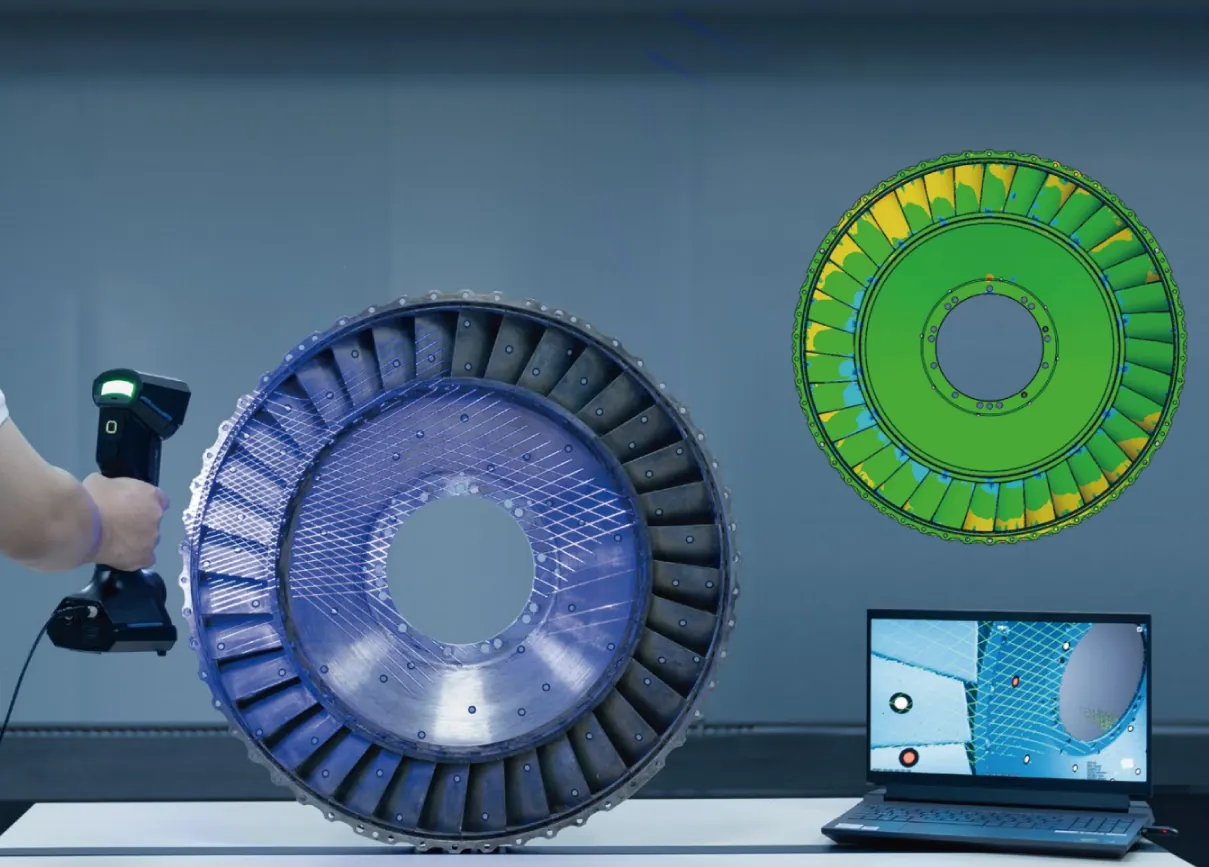

دقت مترولوژی در اسکن سه‌بعدی

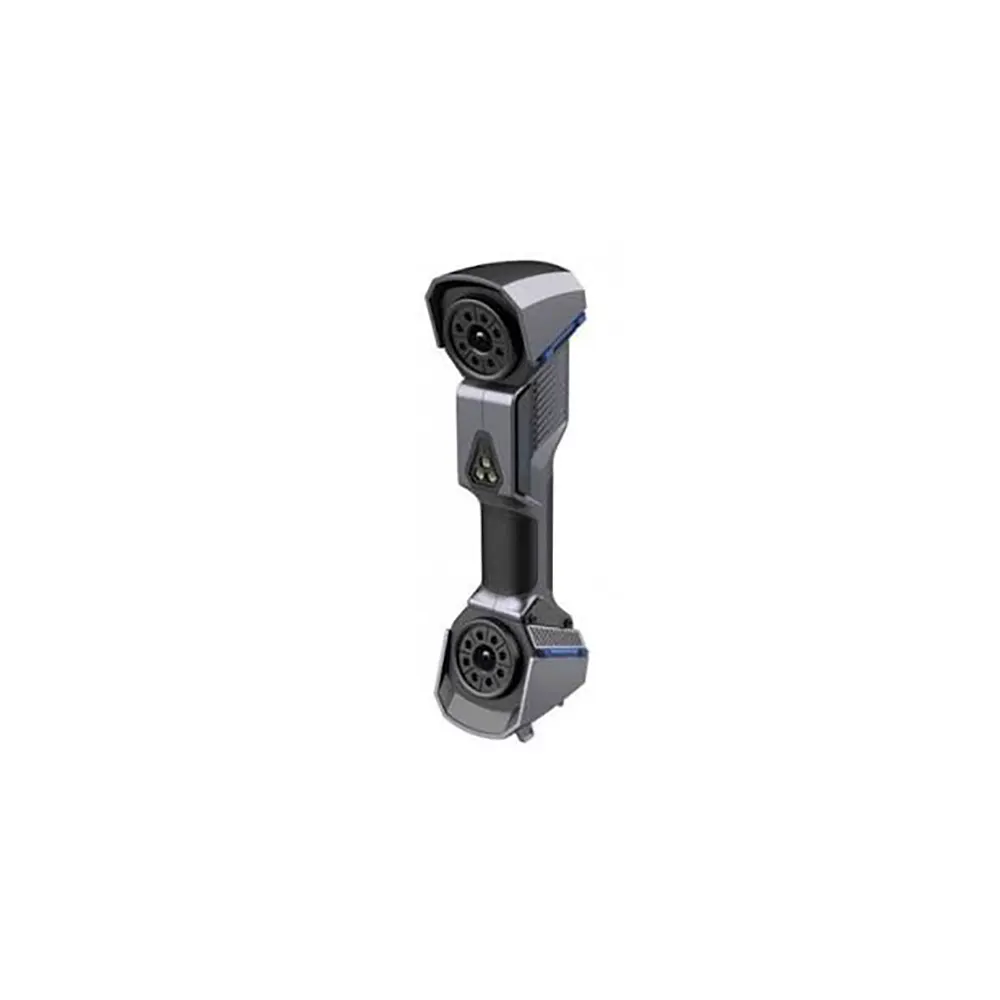

اسکنر سه‌بعدی صنعتی FreeScan UE Pro از فناوری لیزر آبی برای اندازه‌گیری دقیق قطعات استفاده می‌کند. دقت اسکن این دستگاه تا ۰٫۰۲ میلی‌متر اعلام شده است و برای کنترل کیفیت، بازرسی ابعادی و مهندسی معکوس کاربرد دارد.
طراحی دستی و ارگونومیک دستگاه امکان ثبت اطلاعات سه‌بعدی قطعات کوچک تا بزرگ را در محیط‌های صنعتی فراهم می‌کند.

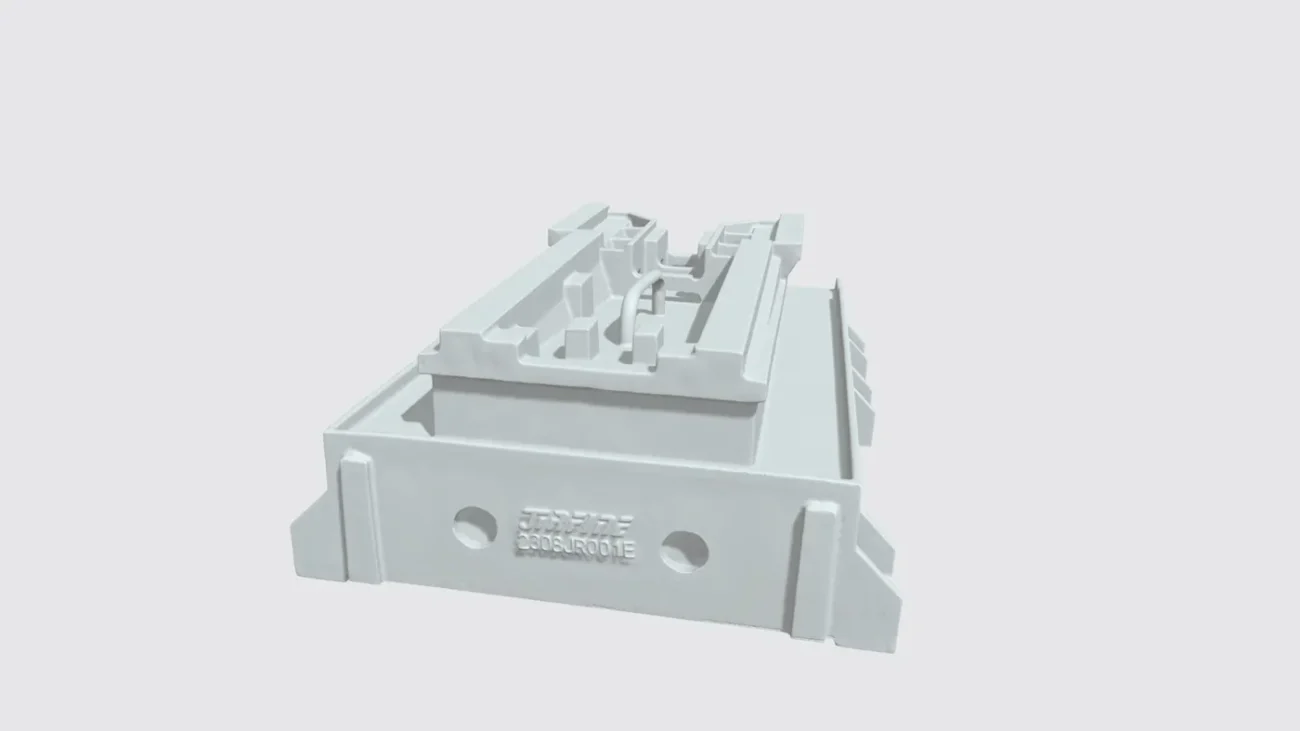

دقت تأییدشده و قابل ردیابی
دقت اسکن FreeScan UE Pro مطابق روش‌های ارزیابی مترولوژی از جمله VDI/VDE 2634 و ISO 10360 بررسی می‌شود. شرکت SHINING 3D فرآیند ارزیابی دقت را در آزمایشگاه معتبر مطابق الزامات ISO/IEC 17025 انجام می‌دهد.
این ویژگی برای اندازه‌گیری‌های حساس و ارائه گزارش‌های قابل‌اتکا در بخش‌های کنترل کیفیت و بازرسی صنعتی اهمیت دارد.

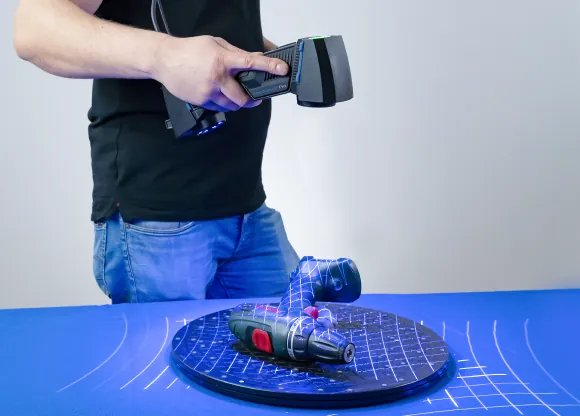

اسکن سریع با ۲۶ خط لیزر
FreeScan UE Pro در حالت اسکن پرسرعت از ۲۶ خط لیزر استفاده می‌کند و می‌تواند داده‌ها را با سرعتی تا ۱٬۸۵۰٬۰۰۰ نقطه در ثانیه ثبت کند.
محدوده دید حداکثر ۶۰۰ × ۵۵۰ میلی‌متر به پوشش سریع‌تر سطوح قطعات بزرگ کمک می‌کند و زمان موردنیاز برای اسکن و بازرسی را کاهش می‌دهد.

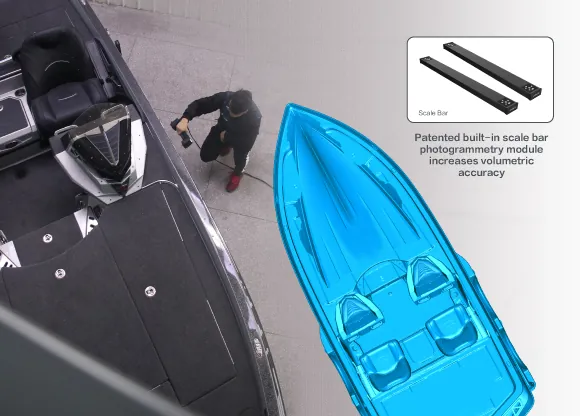

فتوگرامتری ویدیویی داخلی (VPG)
فناوری داخلی Video Photogrammetry (VPG) در FreeScan UE Pro برای کنترل دقت حجمی در اندازه‌گیری قطعات بزرگ طراحی شده است. این فناوری بدون نیاز به مارکرهای کددار، موقعیت فضایی مارکرهای مرجع را تعیین می‌کند.
دقت حجمی در حالت فتوگرامتری تا ۰٫۰۲ + ۰٫۰۱۵ میلی‌متر بر متر اعلام شده است. برای اسکن عادی با این دستگاه، استفاده از مارکرهای مرجع همچنان توصیه می‌شود.

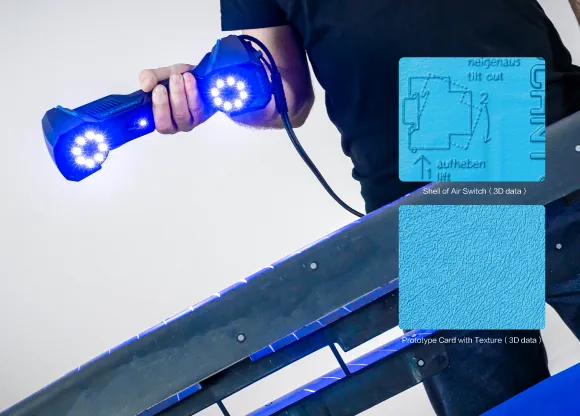

سه حالت اسکن برای کاربردهای مختلف
این اسکنر سه حالت اصلی دارد: ۲۶ خط لیزر برای پوشش سریع سطح، ۷ خط لیزر موازی برای ثبت جزئیات ظریف و یک خط لیزر برای اسکن حفره‌های عمیق و نواحی دشوار.
انتخاب حالت مناسب، ترکیب سرعت و کیفیت موردنیاز را برای قطعات مختلف صنعتی فراهم می‌کند.

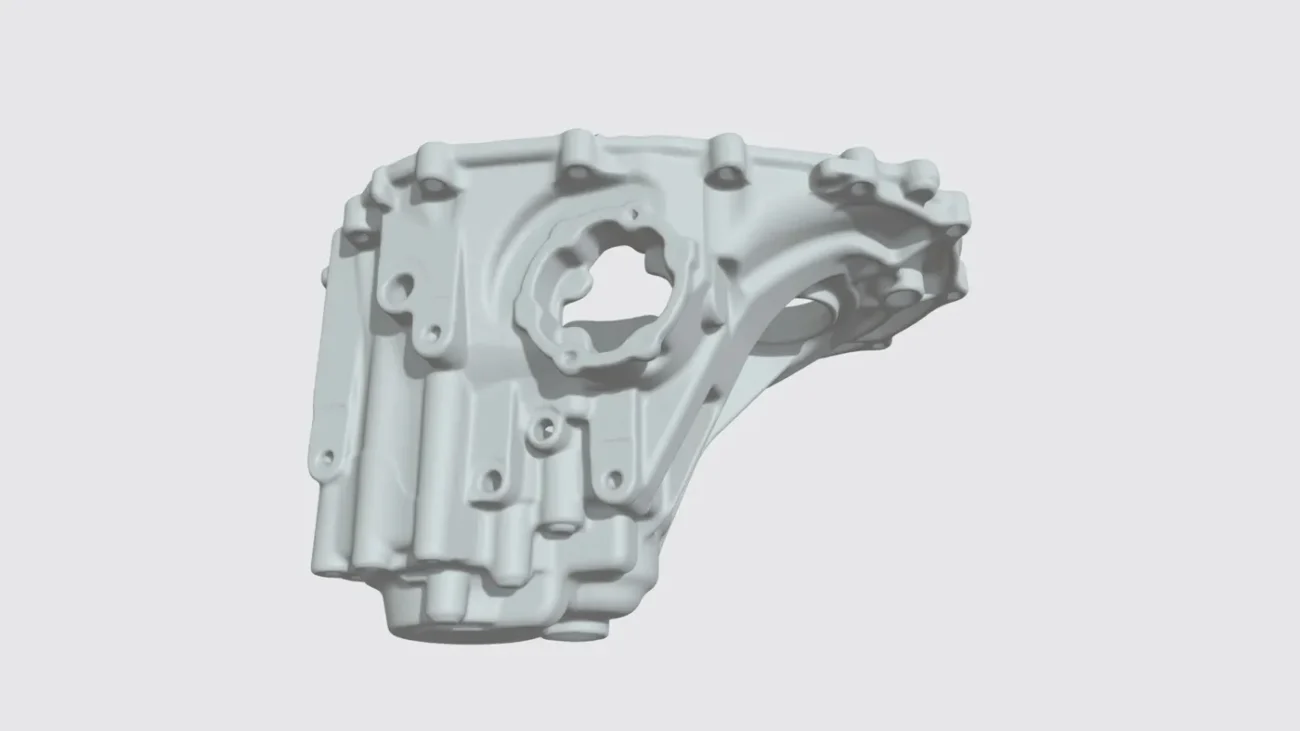

ثبت جزئیات ظریف و دقیق
دوربین‌های صنعتی ۳٫۲ مگاپیکسلی همراه با حالت ۷ خط لیزر موازی، جزئیات هندسی ظریف را در اسکن قطعات پیچیده ثبت می‌کنند.
این قابلیت برای بررسی ویژگی‌های کوچک، قطعات ماشین‌کاری‌شده و بازسازی دقیق هندسه در پروژه‌های مهندسی معکوس مفید است.
اسکن دقیق قطعات کوچک تا بزرگ
ترکیب اسکن لیزری و فتوگرامتری داخلی به FreeScan UE Pro اجازه می‌دهد قطعات با ابعاد گوناگون را اندازه‌گیری کند. هنگام اسکن سازه‌ها و قطعات بزرگ، کنترل دقت حجمی به حفظ کیفیت مدل سه‌بعدی کمک می‌کند.
این اسکنر برای پروژه‌های صنعتی در محیط‌های داخلی و حتی فضای باز طراحی شده است.
طراحی ارگونومیک و کاربری آسان
FreeScan UE Pro با وزن حدود ۸۴۰ گرم و طراحی دستی، جابه‌جایی و استفاده در محیط کارگاهی را ساده می‌کند.
نرم‌افزار دستگاه کاربر را از مراحل کالیبراسیون تا اسکن و ویرایش داده‌ها راهنمایی می‌کند و راه‌اندازی فرایند اسکن را آسان‌تر می‌سازد.

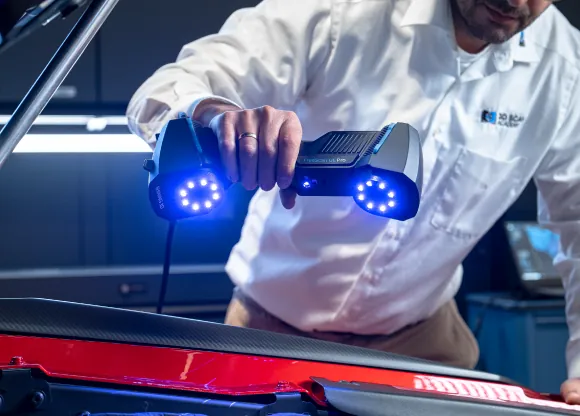

اسکن سطوح مشکی و بازتابنده
حالت‌های اسکن لیزری FreeScan UE Pro نسبت به نور محیط حساسیت کمتری دارند و به اسکن قطعات تیره یا دارای سطح بازتابنده کمک می‌کنند.
برای دستیابی به بهترین نتایج اندازه‌گیری، استفاده از مارکرهای مناسب و تنظیم شرایط اسکن طبق توصیه سازنده ضروری است.
فرآیند کاری مناسب برای بازرسی
نرم‌افزار FreeScan UE Pro قابلیت‌هایی مانند تشخیص هوشمند ویژگی‌ها، نمایش زنده مش سه‌بعدی، نشانگر رنگی کیفیت داده و حالت HD موضعی را ارائه می‌کند.
داده‌های ثبت‌شده را می‌توان در نرم‌افزارهای سازگار مانند SHINING3D Inspect، Geomagic Control X و PolyWorks Inspector برای بازرسی و کنترل کیفیت استفاده کرد.

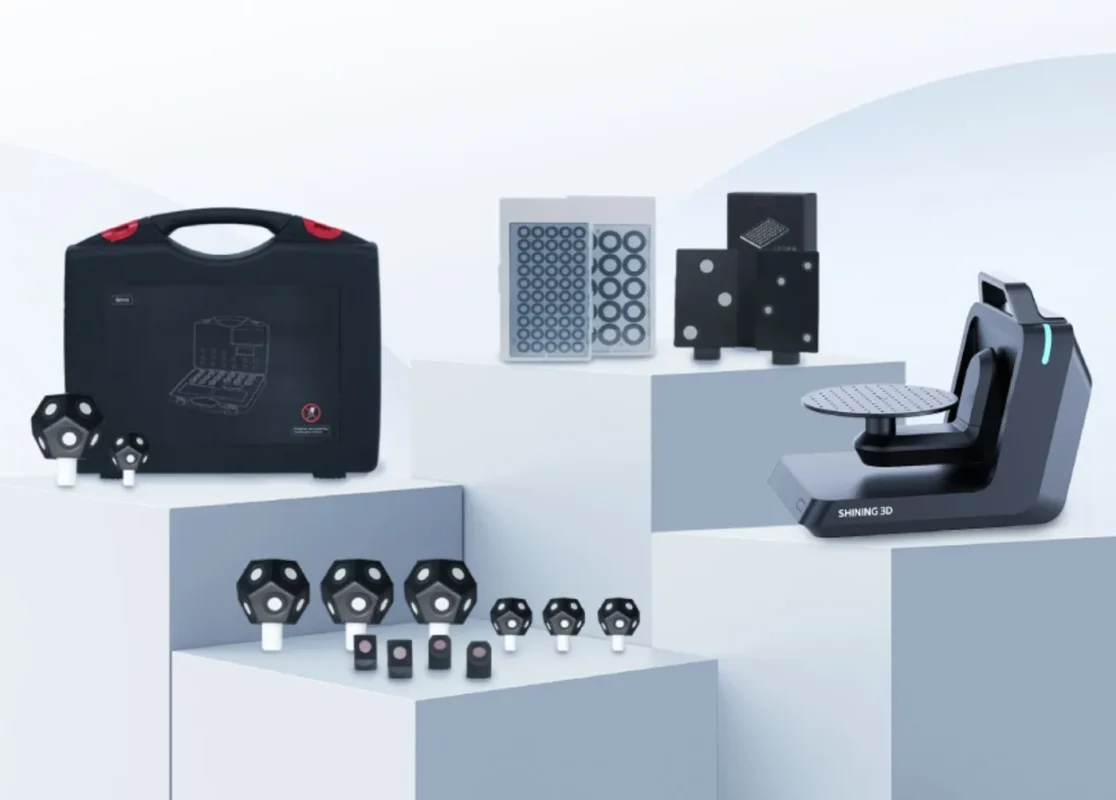

کیت مترولوژی و لوازم جانبی
کیت مترولوژی شامل ابزارهایی مانند توپ‌های مارکر مغناطیسی است که برای جانمایی و آماده‌سازی سریع‌تر پروژه‌های اسکن سه‌بعدی استفاده می‌شوند.
این لوازم جانبی به ایجاد جریان کاری منظم‌تر برای اندازه‌گیری قطعات و تجهیزات صنعتی کمک می‌کنند. اقلام دقیق همراه دستگاه باید هنگام استعلام از فروشنده بررسی شوند.
کاربردهای صنعتی FreeScan UE Pro
اسکن سه‌بعدی دقیق و سریع با FreeScan UE Pro در کنترل کیفیت، مهندسی معکوس و بازرسی قطعات بزرگ در صنایع مختلف قابل استفاده است. نمونه‌هایی از کاربردهای این دستگاه:
در صنعت خودرو، FreeScan UE Pro برای تحلیل انحرافات سطحی بدنه و بررسی موقعیت دقیق سوراخ‌ها در قطعات ورقی و کنترل ابعادی قطعات ساخته‌شده استفاده می‌شود.
اسکن قطعات بزرگ مانند اجزای موتور هواپیما، سازه‌های هوافضا، توربین‌های آبی و قطعات تجهیزات نفتی برای کنترل کیفیت و شناسایی تغییر شکل‌ها کاربرد دارد.
برای بازرسی و مهندسی معکوس قطعات ماشین‌آلات، تجهیزات ریلی و اجزای شناورها می‌توان از حالت‌های مختلف اسکن لیزری و طراحی قابل‌حمل دستگاه بهره گرفت.
سؤالات متداول درباره FreeScan UE Pro
بله. اسکن لیزری این دستگاه نسبت به نور محیط حساسیت کمتری دارد و برای اسکن سطوح مشکی یا بازتابنده نیز مناسب است. کیفیت نهایی به شرایط اسکن بستگی دارد.
دقت اسکن اعلام‌شده تا ۰٫۰۲ میلی‌متر است. دقت واقعی به روش اندازه‌گیری، شرایط محیطی و آماده‌سازی قطعه بستگی دارد.
خیر؛ FreeScan UE Pro این مدل با اتصال USB 3.0 کار می‌کند. آن را با مدل‌های بی‌سیم جدیدتر خانواده FreeScan اشتباه نگیرید.
برای بازرسی با SHINING3D Inspect، Geomagic Control X و PolyWorks Inspector و برای مهندسی معکوس با EXModel و Geomagic Design X سازگاری اعلام شده است.
خیر. VPG در این دستگاه برای موقعیت‌یابی و ارتقای دقت حجمی است و بافت رنگی را به مش سه‌بعدی اضافه نمی‌کند.
برای ثبت داده با بهترین کیفیت، سازنده استفاده از مارکرهای مرجع را توصیه می‌کند. فناوری VPG نیاز به مارکرهای کددار را در حالت فتوگرامتری برطرف می‌کند، نه لزوماً تمام مارکرها را.
در حالت فتوگرامتری داخلی، دقت حجمی تا ۰٫۰۲ + ۰٫۰۱۵ میلی‌متر بر متر اعلام شده است.
حالت اسکن سریع با ۲۶ خط لیزر، حالت ثبت جزئیات با ۷ خط لیزر و حالت یک‌خطی برای حفره‌ها و نواحی دشوار دارد.
سازنده از ارزیابی‌های مبتنی بر VDI/VDE 2634 و ISO 10360 و آزمایشگاه دارای اعتبار ISO/IEC 17025 نام می‌برد. مدارک دقیق تحویلی را هنگام استعلام بررسی کنید.
