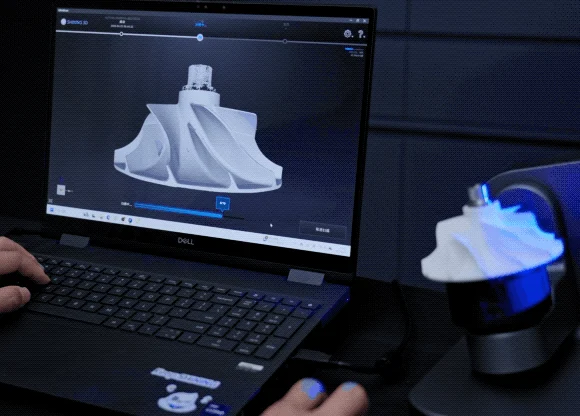

اسکن خودکار با یک کلیک

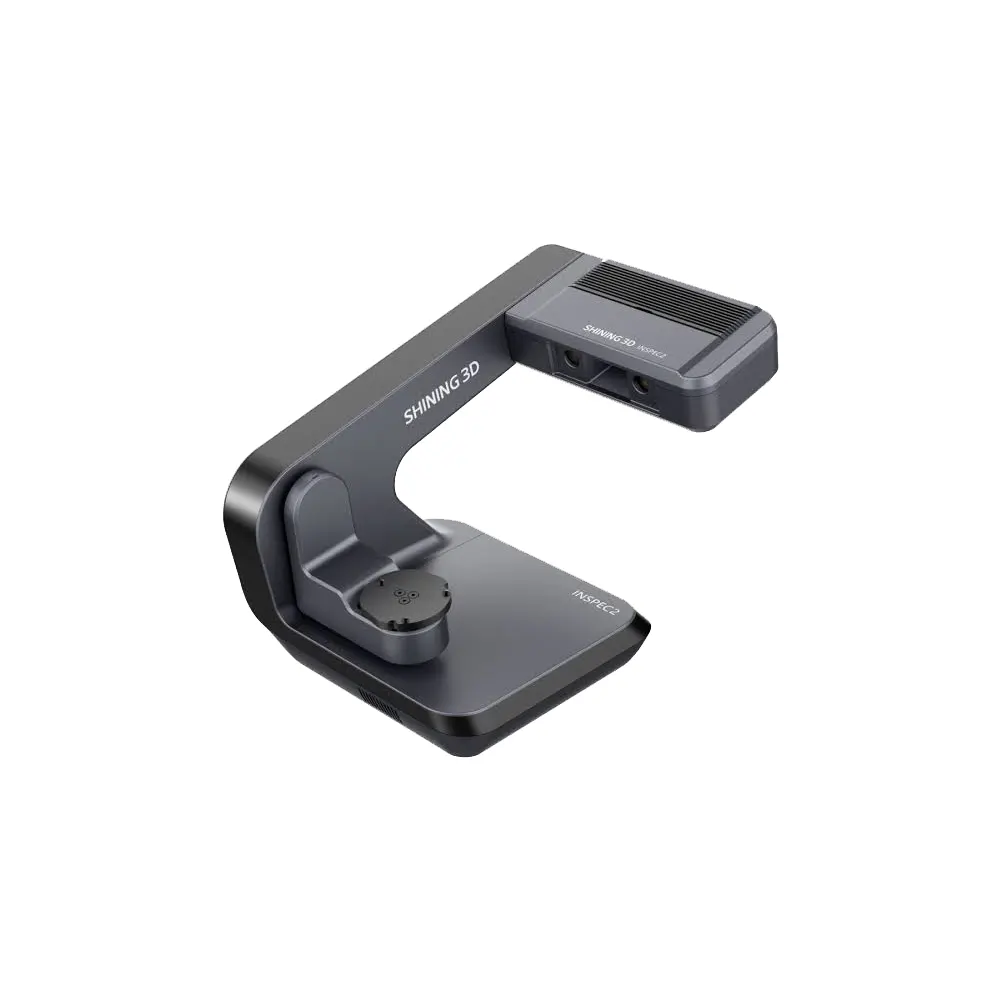

AutoScan Inspec2 یک اسکنر سه‌بعدی رومیزی برای قطعات کوچک و پیچیده است. میز چرخان سه‌محوره، برداشت از زاویه‌های مختلف را به‌صورت خودکار انجام می‌دهد.
اسکن تک‌کلیکی و کالیبراسیون خودکار، مراحل آماده‌سازی و برداشت داده را ساده می‌کنند. این ساختار برای اندازه‌گیری تکراری در محیط‌های کنترل‌شده طراحی شده است.

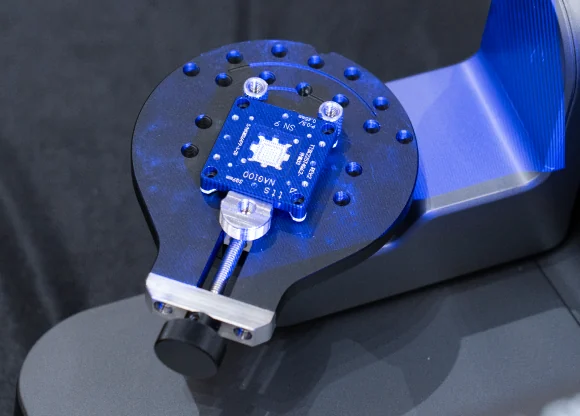

دقت ۱۰ میکرون برای قطعات کوچک
دقت اسکن اعلام‌شده ۰٫۰۱ میلی‌متر، معادل ۱۰ میکرون است. این دستگاه برای برداشت هندسه قطعات کوچک در کنترل کیفیت و مهندسی معکوس طراحی شده است.
داده‌های حاصل می‌توانند مبنای بررسی ابعاد، تحلیل هندسه و ادامه فرایند طراحی قرار گیرند؛ دقت اندازه‌گیری با فاصله نقاط متفاوت است.

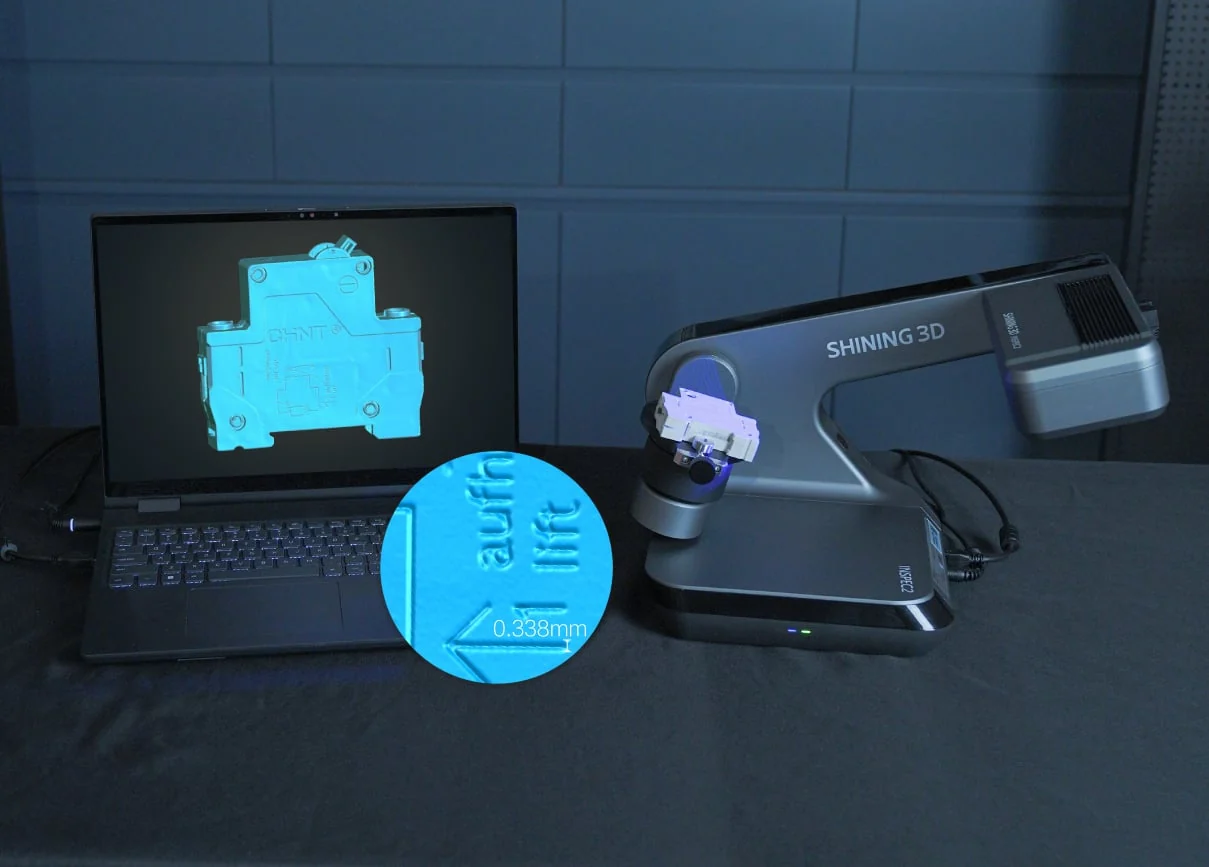

ثبت جزئیات با دو دوربین ۵ مگاپیکسلی
دو دوربین ۵ مگاپیکسلی برای ثبت ویژگی‌های ظریف و هندسه پیچیده قطعات به‌کار می‌روند. فاصله نقاط اعلام‌شده ۰٫۰۵ میلی‌متر است.
این ترکیب برای برداشت شیارها، فرم‌های کوچک و جزئیات قطعات الکترونیکی، مکانیکی و مدل‌های ظریف کاربرد دارد.
اسکن رنگی و ثبت بافت سطح
دستگاه از اسکن رنگی پشتیبانی می‌کند. ثبت بافت، اطلاعات رنگ سطح را در کنار هندسه سه‌بعدی حفظ می‌کند.
این قابلیت برای مستندسازی، مدل‌سازی دیجیتال و بازسازی ظاهری اشیای هنری و قطعات دارای جزئیات رنگی قابل استفاده است.

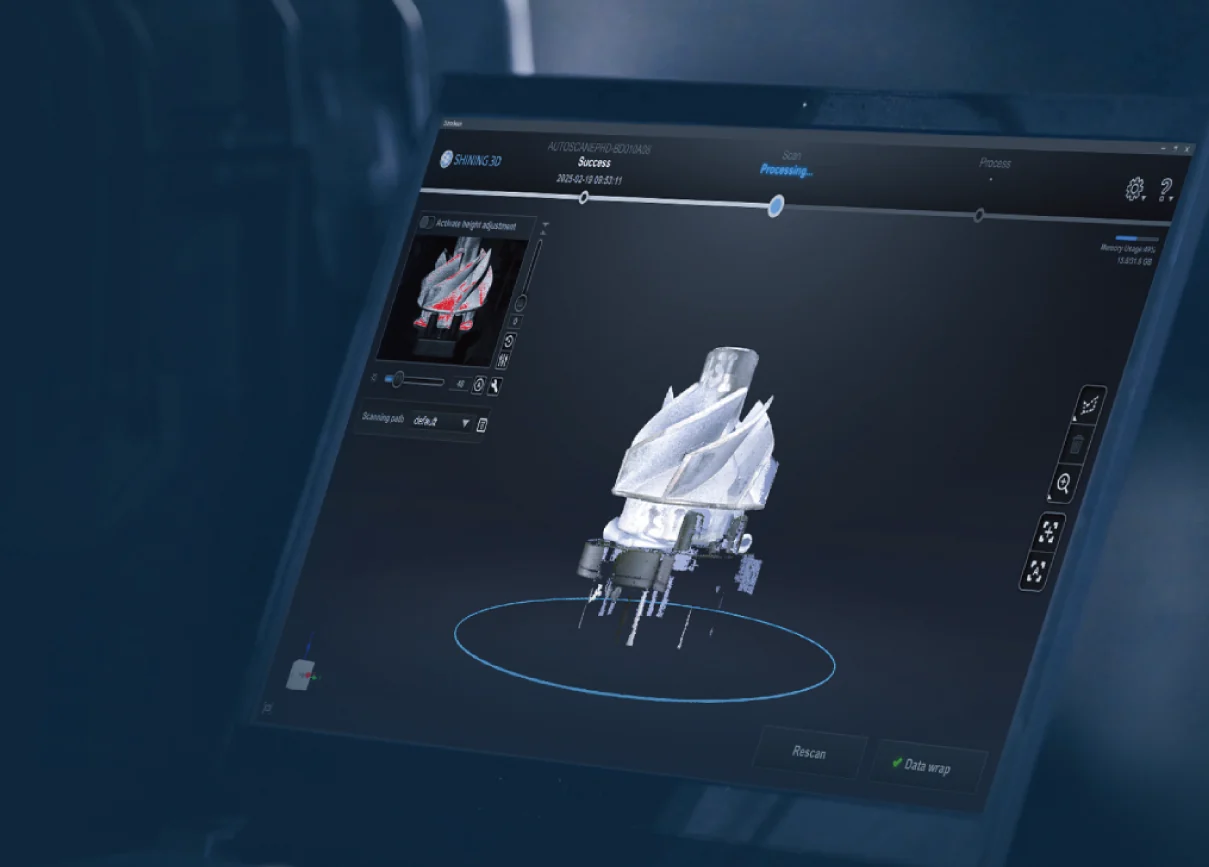

نرم‌افزار UltraScan و گردش‌کار دیجیتال
نرم‌افزار UltraScan ابزارهای اسکن و پردازش داده AutoScan Inspec2 را ارائه می‌کند. پروژه‌ها با تنظیمات برداشت و مسیر ذخیره مشخص ایجاد می‌شوند.
فایل‌های خروجی STL، OBJ و PLY برای ادامه گردش‌کار دیجیتال در نرم‌افزارهای سازگار قابل استفاده‌اند.

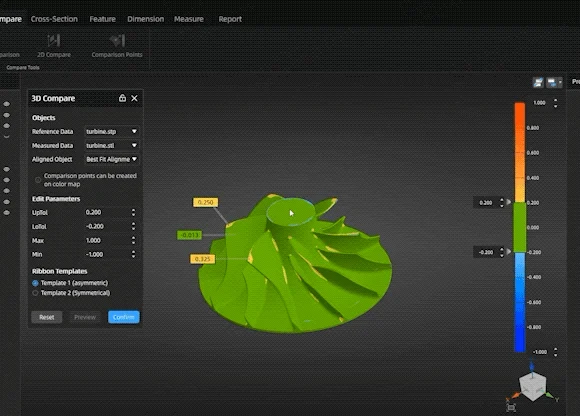

از اسکن تا بازرسی و گزارش
ماژول SHINING3D Inspect با تأییدیه PTB برای تحلیل داده و تهیه گزارش بازرسی ارائه شده است.
یکپارچگی اسکن و بازرسی، مسیر برداشت هندسه تا ارزیابی قطعه را منظم می‌کند. نرم‌افزارهایی مانند Geomagic Control X و PolyWorks Inspector نیز در فهرست سازگاری سازنده قرار دارند.

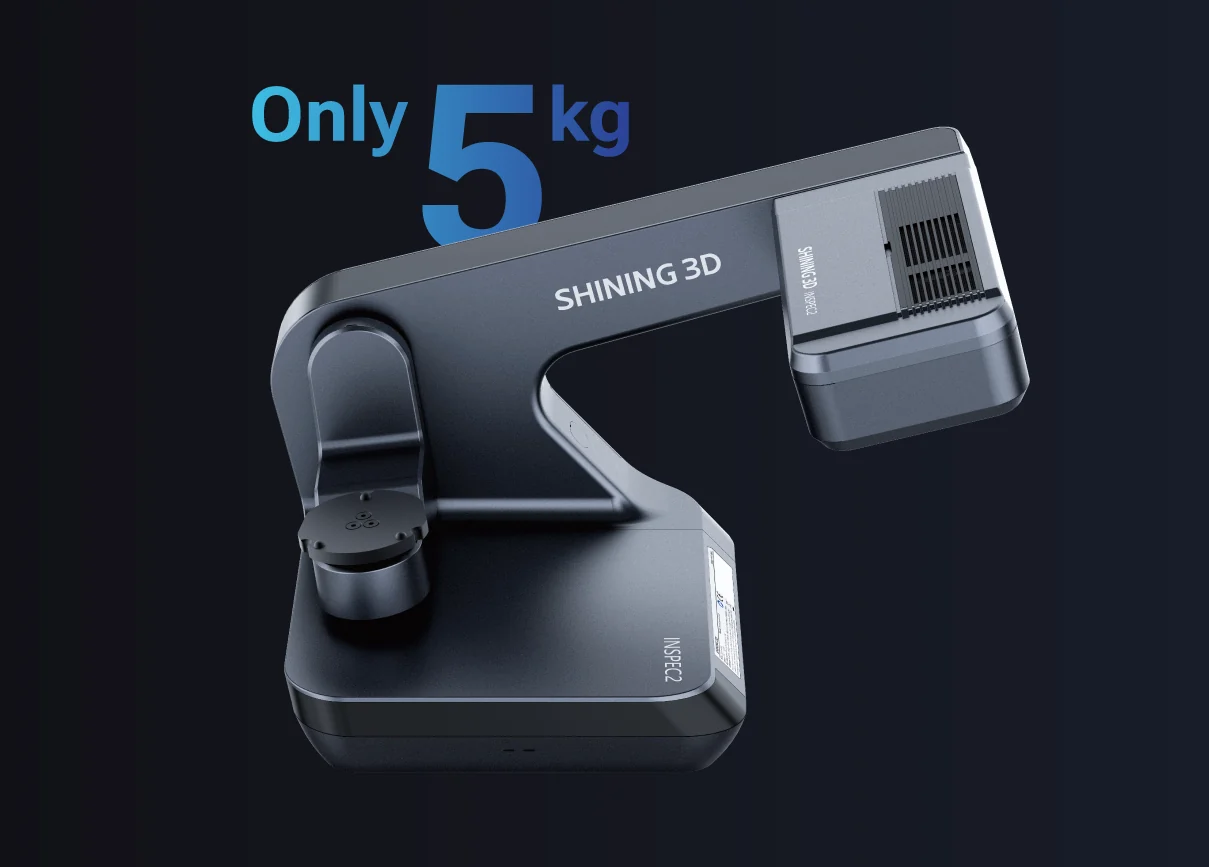

طراحی رومیزی و وزن ۵ کیلوگرم
وزن دستگاه ۵ کیلوگرم اعلام شده است. طراحی جمع‌وجور آن برای استقرار روی میز در آزمایشگاه، کارگاه و محیط صنعتی مناسب است.
برخلاف اسکنر دستی، دستگاه در جایگاه ثابت قرار می‌گیرد و قطعه روی میز چرخان نصب می‌شود؛ این روش برای قطعات کوچک و اسکن‌های تکراری کاربرد دارد.
اسکن تکمیلی هوشمند نواحی ناقص
با Intelligent Add-Scan، کاربر ناحیه ناقص را روی مدل انتخاب می‌کند و نرم‌افزار برداشت تکمیلی همان محدوده را اجرا می‌کند.
اسکن تکمیلی دستی نیز در دسترس است. این ابزارها برای کامل‌ترکردن هندسه پیش از پردازش نهایی استفاده می‌شوند.
برداشت هم‌زمان تا ۸ قطعه
حالت Multi-object از اسکن حداکثر ۸ قطعه روی جایگاه‌های صفحه مخصوص پشتیبانی می‌کند.
قطعات باید با فیکسچر یا ماده نگهدارنده تثبیت شوند. طبق راهنمای UltraScan، تنظیم قالب بازرسی در حالت چندقطعه‌ای پشتیبانی نمی‌شود.
اسکن سمت دیگر قطعه با Flip Scan
برای برداشت پشت یا زیر قطعه، کاربر آن را برمی‌گرداند و دوباره تثبیت می‌کند؛ سپس Flip Scan برداشت سمت دیگر را انجام می‌دهد.
داده‌های دو برداشت با هم‌ترازی خودکار یا دستی ترکیب می‌شوند. در گردش‌کار دارای قالب بازرسی فعال، Add-Scan و Flip Scan در دسترس نیستند.
پشتیبانی و استقرار دستگاه
SHINING 3D در کنار دستگاه، خدمات پشتیبانی و راهکارهای متناسب با کاربرد را معرفی می‌کند.
برای استقرار، انتخاب تنظیمات برداشت، آماده‌سازی قطعه و ادامه کار با نرم‌افزار، می‌توان از مستندات رسمی و پشتیبانی فنی سازنده استفاده کرد.
کاربردهای AutoScan Inspec2
این دستگاه برای ثبت هندسه و جزئیات اشیای کوچک در کنترل کیفیت، مهندسی معکوس و مستندسازی دیجیتال به‌کار می‌رود.
برداشت هندسه کانکتورها، قطعات ریز و ویژگی‌های پیچیده برای کنترل کیفیت و مهندسی معکوس.
دیجیتال‌سازی مجسمه‌های کوچک و مدل‌های دست‌ساز برای مستندسازی و بازسازی دیجیتال.
برداشت غیرتماسی مدل‌ها و نمونه‌ها برای پژوهش، تحلیل هندسه و آموزش.
ثبت فرم، حکاکی و بافت حلقه‌ها، آویزها و مدل‌های مومی برای ادامه طراحی CAD.
سؤالات متداول درباره AutoScan Inspec2
بله؛ اسکن بافت و بازسازی اطلاعات رنگ سطح پشتیبانی می‌شود.
میدان دید اعلام‌شده ۱۴۰ × ۹۰ × ۸۰ میلی‌متر است؛ قطعات در این محدوده، هدف اصلی برداشت دستگاه هستند.
برای مهندسی معکوس EXModel و Geomagic Design X؛ برای بازرسی SHINING3D Inspect، Geomagic Control X و PolyWorks Inspector معرفی شده‌اند.
اسکنر دستی آزادی حرکت بیشتری برای قطعات بزرگ یا دشوار فراهم می‌کند؛ دستگاه ثابت برای برداشت تکراری قطعات کوچک در محیط کنترل‌شده مناسب‌تر است.
حالت Multi-object حداکثر هشت قطعه را روی صفحه مخصوص پشتیبانی می‌کند.
بله؛ اگر قطعه ویژگی‌های هندسی کافی داشته باشد، هم‌ترازی بر اساس ویژگی توصیه می‌شود.
LED آبی؛ الگوهای نور ساختاریافته برای برداشت داده سطح به‌کار می‌روند.
دقت ۰٫۰۱ میلی‌متر و فاصله نقاط ۰٫۰۵ میلی‌متر اعلام شده‌اند؛ این دو مشخصه مفهوم یکسانی ندارند.
دستگاه از کالیبراسیون خودکار با یک کلیک پشتیبانی می‌کند؛ پیش از ایجاد پروژه باید کالیبراسیون انجام شده باشد.
اسکن تکمیلی دستی و هوشمند؛ در روش هوشمند ناحیه موردنظر روی مدل انتخاب می‌شود.
قطعه را برگردانید و تثبیت کنید؛ Flip Scan برداشت دوم را انجام می‌دهد و سپس داده‌ها هم‌تراز می‌شوند.
خیر؛ طبق راهنمای UltraScan، در گردش‌کار دارای قالب بازرسی فعال، Add-Scan و Flip Scan در دسترس نیستند.
فرمت‌های STL، OBJ و PLY در مشخصات سازنده ذکر شده‌اند.
