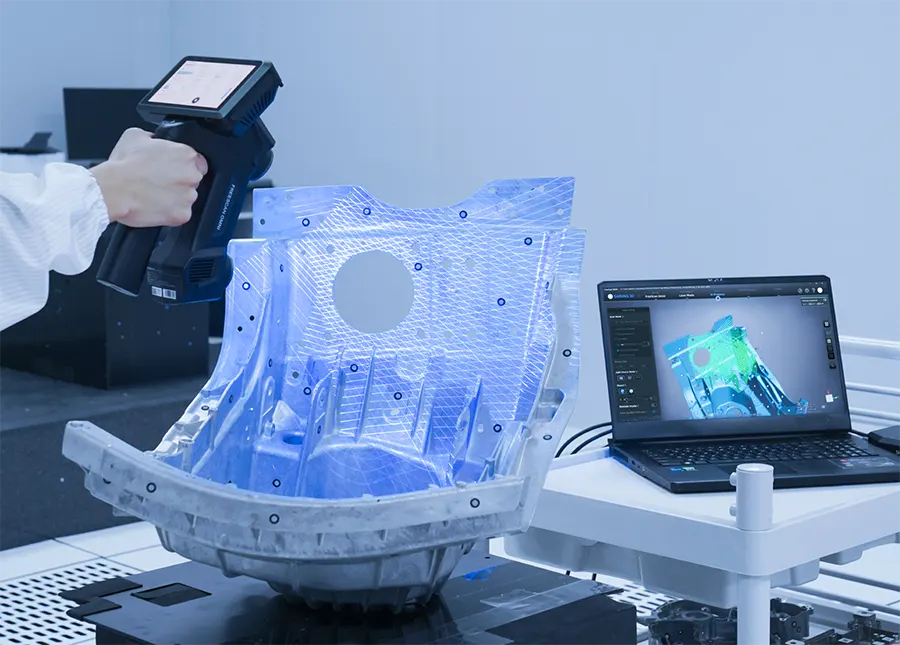

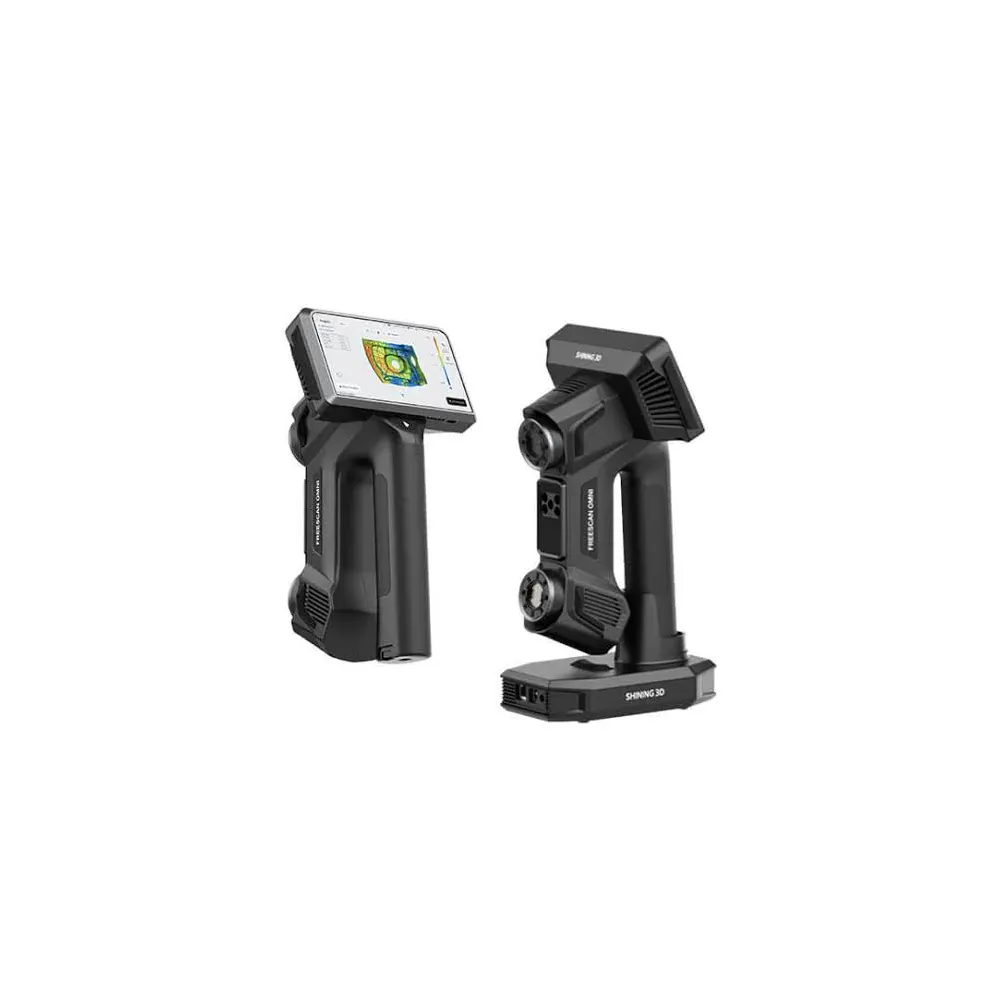

اسکن مستقل، بی‌سیم و قابل‌حمل
FreeScan Omni Series پردازش داخلی، نمایشگر لمسی ۵٫۵ اینچی و اسکن بی‌سیم را در یک دستگاه دستی جمع می‌کند. اپراتور می‌تواند برداشت داده‌ها را در محل قطعه انجام دهد و برای کار مستقل به اتصال دائمی لپ‌تاپ نیاز ندارد.
این ساختار برای کنترل کیفیت در کارگاه و خط تولید طراحی شده است؛ دستگاه از حالت کار با رایانه نیز پشتیبانی می‌کند.
سرعت بالا در ثبت داده‌های سه‌بعدی
حداکثر سرعت ثبت داده ۷٬۶۱۹٬۰۰۰ نقطه در ثانیه اعلام شده است. حالت ۹۳ خط لیزر برای برداشت سریع هندسه کلی قطعه در دسترس قرار دارد.
کاربر می‌تواند متناسب با جزئیات قطعه، حالت و وضوح برداشت را انتخاب کند؛ محدوده وضوح اعلام‌شده ۰٫۰۱ تا ۱۰ میلی‌متر است.
فوتوگرامتری ویدیویی برای قطعات بزرگ
VPG از برداشت ویدیویی مارکرها و میله کالیبراسیون برای کنترل ابعاد کلی پروژه استفاده می‌کند. این روش نیاز به مارکرهای کددار را حذف می‌کند.
دقت حجمی با VPG برابر ۰٫۰۲ + ۰٫۰۱۵ میلی‌متر بر متر اعلام شده است. این قابلیت در Omni وجود دارد و برای Omni Lite اختیاری است.

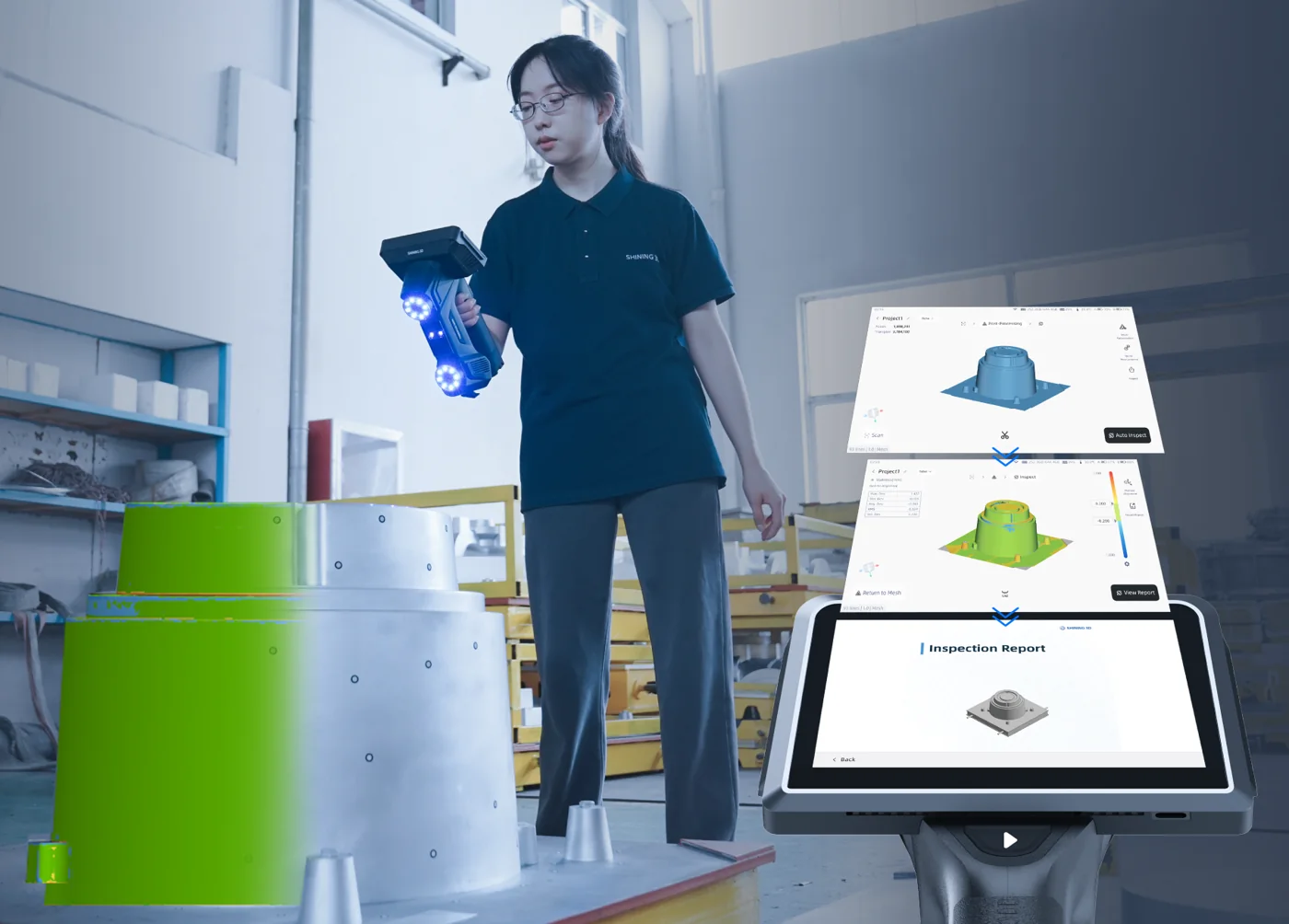

بازرسی و گزارش‌دهی روی خود دستگاه
مدل Omni مراحل اسکن، ساخت مش، بازرسی و تهیه گزارش را روی دستگاه انجام می‌دهد. ماژول SHINING3D Inspect دارای تأییدیه PTB است.
قالب‌های بازرسی ازپیش‌تعریف‌شده، اجرای بررسی‌های تکراری را ساده می‌کنند و امکان دریافت نتیجه در محل اندازه‌گیری را فراهم می‌سازند. بازرسی روی دستگاه در مدل Lite ماژول اختیاری است.

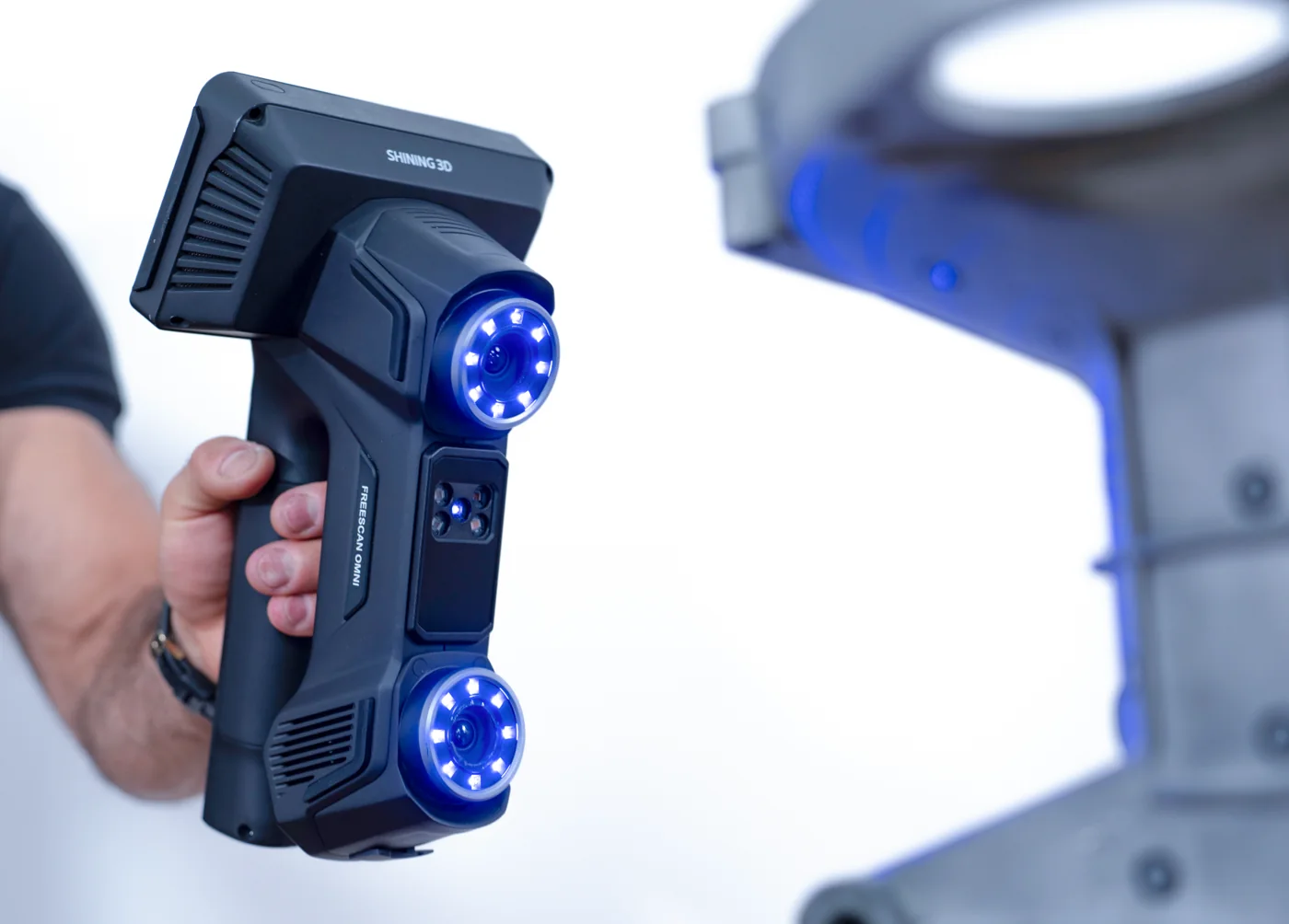

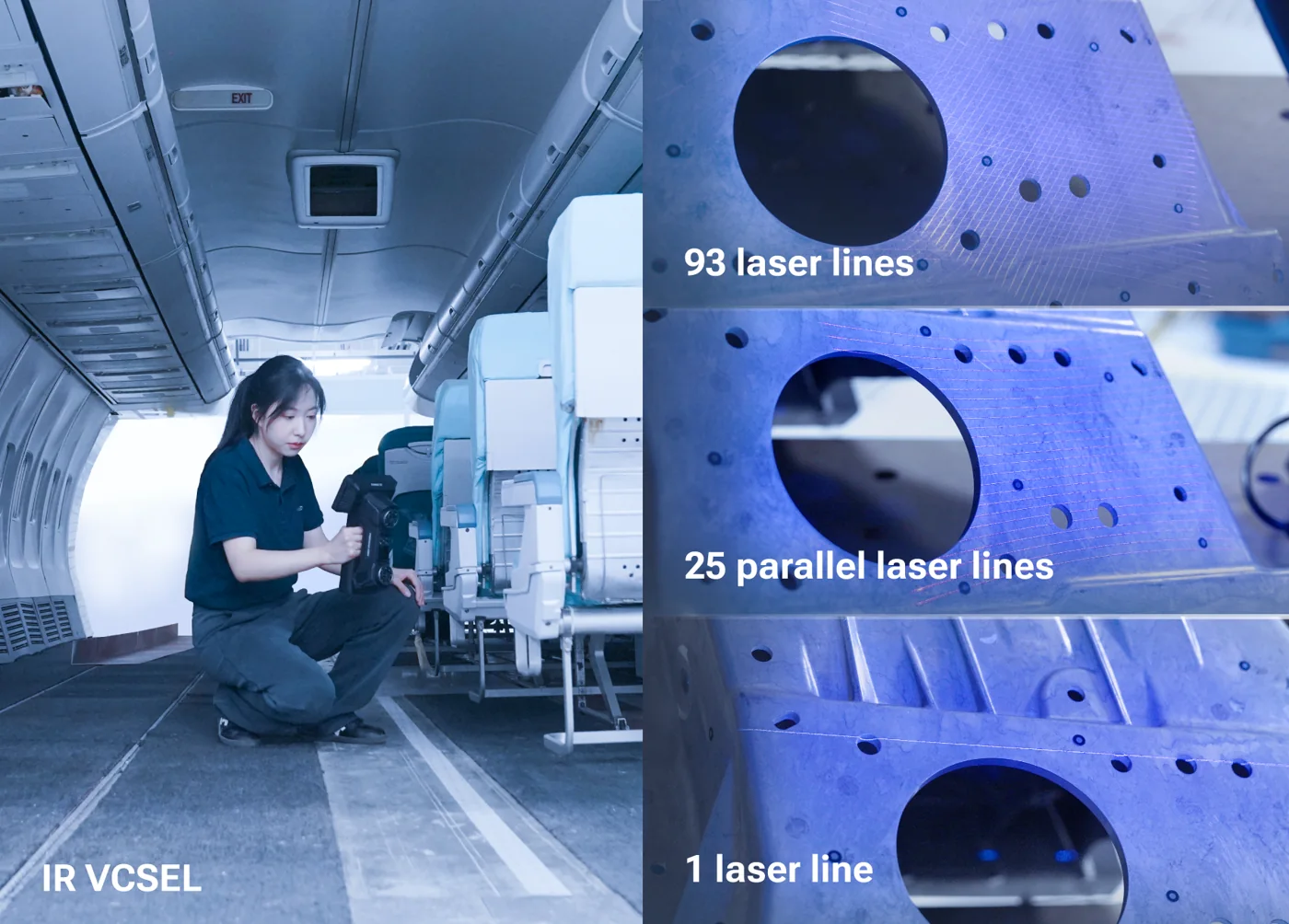

چهار حالت اسکن برای هندسه‌های متفاوت
۹۳ خط لیزر برای اسکن سریع، ۲۵ خط موازی برای جزئیات و یک خط لیزر برای حفره‌های عمیق در نظر گرفته شده‌اند.
حالت IR VCSEL نیز برداشت سریع بدون مارکر را امکان‌پذیر می‌کند. هر دو مدل Omni و Omni Lite این چهار حالت را دارند.

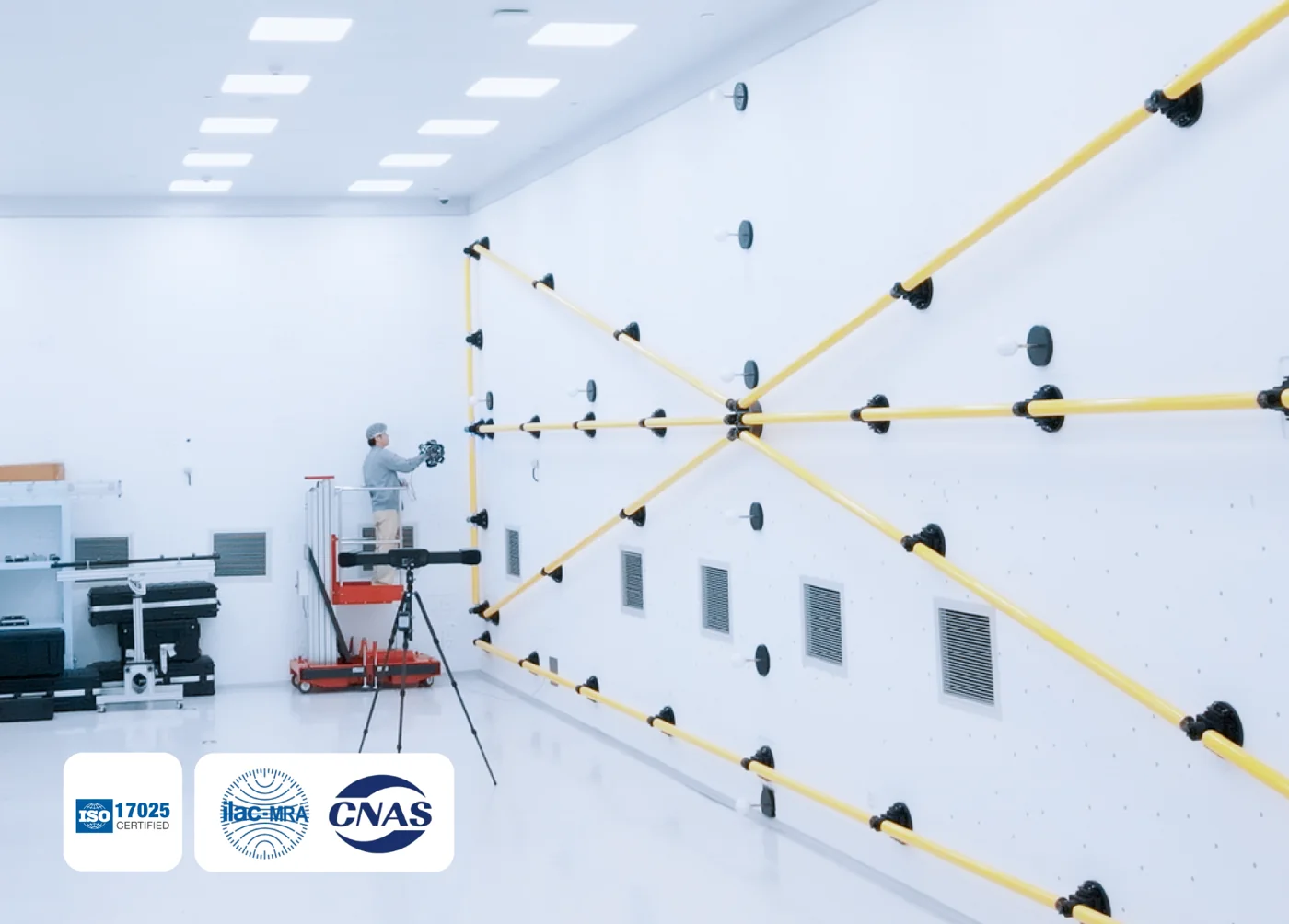

دقت مترولوژی و قابلیت ردیابی
دقت دستگاه ۰٫۰۲ میلی‌متر و دقت حجمی معمول ۰٫۰۲ + ۰٫۰۳ میلی‌متر بر متر اعلام شده است.
آزمون پذیرش بر پایه VDI/VDE 2634 Part 3 و ISO 10360 در آزمایشگاه دارای اعتبار ISO/IEC 17025 انجام می‌شود. مدارک کالیبراسیون و آزمون باید مطابق گواهی صادرشده برای دستگاه بررسی شوند.
پلتفرم مشترک، انتخاب میان Omni و Omni Lite
دو مدل بر پایه سخت‌افزار مشترک ساخته شده‌اند. Omni پیکربندی کامل اسکن، بازرسی و گزارش‌دهی را ارائه می‌کند؛ Omni Lite امکان توسعه نرم‌افزاری مرحله‌ای دارد.
در Lite، بازرسی روی دستگاه، Inspect برای رایانه، VPG و تشخیص هوشمند ویژگی‌ها اختیاری هستند. انتخاب مدل باید متناسب با قابلیت‌های موردنیاز پروژه انجام شود.
تشخیص هوشمند سوراخ‌ها و شیارها
قابلیت AI Feature Recognition مرز سوراخ‌های گرد، سوراخ‌های مستطیلی و شیارها را تشخیص می‌دهد و برداشت هندسه آن‌ها را تسهیل می‌کند.
این قابلیت در Omni فعال است و در Omni Lite به‌صورت ماژول اختیاری عرضه می‌شود.
گردش‌کار مستقل و کار با رایانه
علاوه بر کار مستقل، نرم‌افزار دسکتاپ FreeScan Omni برای اسکن و پردازش داده‌ها در دسترس است. مدیریت چند پروژه، ترکیب وضوح‌ها و ابزارهای ویرایش داده در این محیط ارائه می‌شوند.
مدل Omni دسترسی به Inspect روی دستگاه و نسخه دسکتاپ را شامل می‌شود؛ در Lite ماژول Inspect اختیاری است.
باتری قابل تعویض و داک شارژ
باتری‌های قابل تعویض حین کار امکان ادامه اسکن بدون خاموش‌کردن دستگاه را فراهم می‌کنند. طبق پرسش‌وپاسخ سازنده، Omni با چهار باتری کار می‌کند و هر مجموعه تا حدود یک ساعت اسکن پیوسته را پشتیبانی می‌کند.

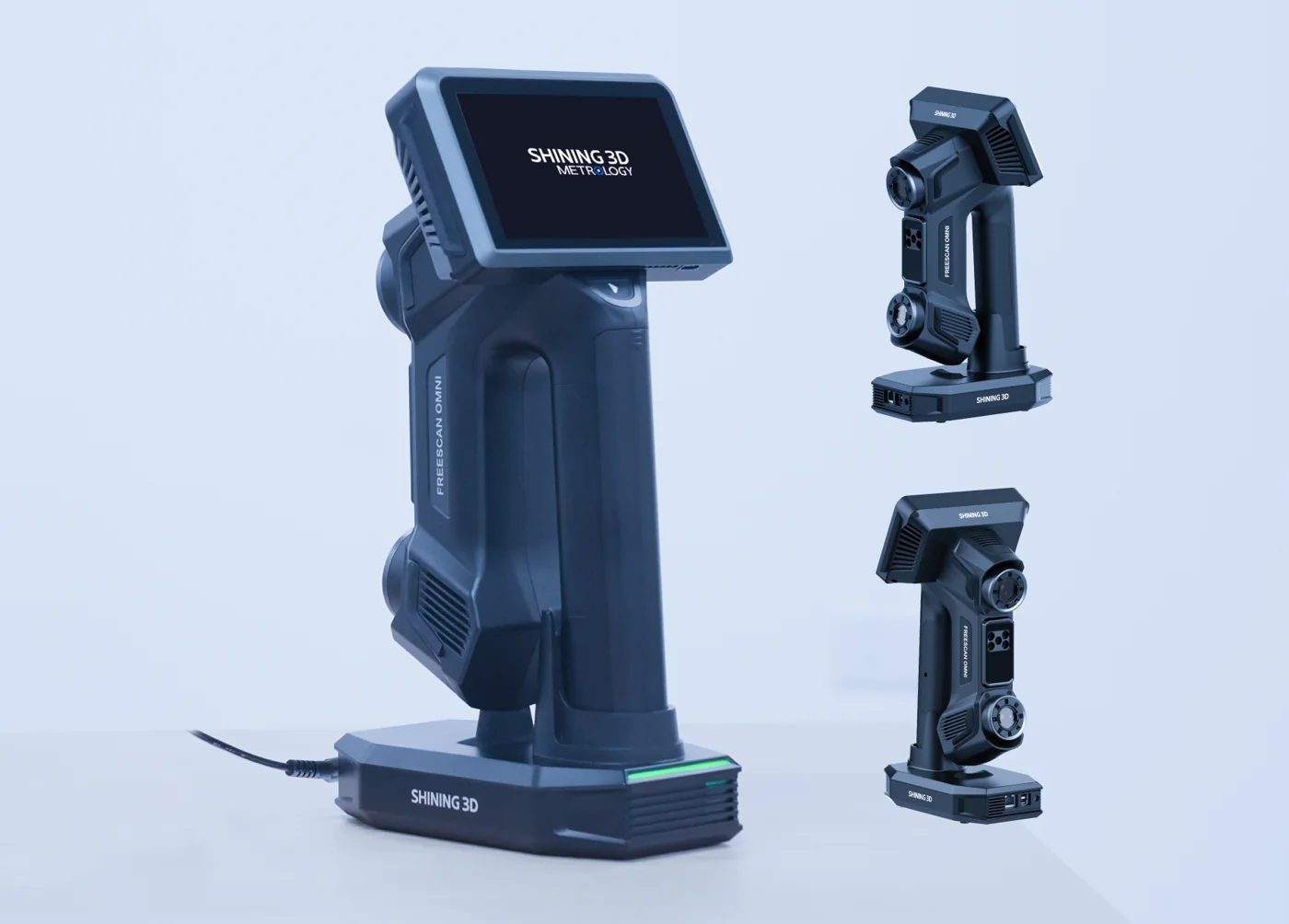

داک دستگاه برای شارژ و راه‌اندازی اتصال شبکه طراحی شده است.

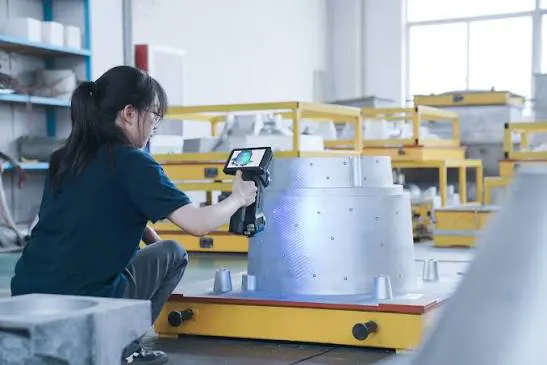

بازرسی در محیط واقعی تولید
در نمونه کاربرد رسمی KE-TEC، Omni برای بررسی تغییرشکل محفظه باتری خودرو برقی پس از آزمون مکانیکی به‌کار رفته است.
مهندسان داده اسکن را با مدل CAD هم‌تراز می‌کنند و انحرافات را روی دستگاه بررسی می‌کنند. VPG نیز برای کنترل دقت حجمی محفظه‌های بزرگ استفاده شده است.
کاربردهای صنعتی FreeScan Omni Series
کاربردهای صنعتی این سری شامل کنترل کیفیت، اندازه‌گیری قطعات و مهندسی معکوس است. انتخاب حالت اسکن و ماژول‌های نرم‌افزاری به پروژه بستگی دارد.
کنترل هندسه قطعات و محفظه باتری؛ بررسی تغییرشکل پس از آزمون و مقایسه داده اسکن با CAD.
برداشت قطعات سازه‌ای پیچیده و اندازه‌گیری در محل تجهیزات، بدون اتصال دائمی به ایستگاه رایانه.
اسکن تجهیزات بزرگ با آزادی حرکت بیشتر و ارزیابی هندسه در محیط کار.
دیجیتال‌سازی هندسه قطعات پیچیده برای کنترل کیفیت و ادامه گردش‌کار مهندسی معکوس.
سؤالات متداول درباره FreeScan Omni Series
با چهار باتری کار می‌کند؛ بسته اعلام‌شده شامل هشت باتری است و هر مجموعه تا حدود یک ساعت اسکن پیوسته را پشتیبانی می‌کند. تعویض حین کار ممکن است.
سازنده ادامه نگهداری و به‌روزرسانی نرم‌افزار برای مشتریان Omni را اعلام کرده است.
طبق گواهی صادرشده، کالیبراسیون و آزمون‌ها به VDI/VDE 2634 و ISO 10360 قابل ردیابی‌اند؛ آزمایشگاه مطابق ISO/IEC 17025 فعالیت می‌کند.
با ابزار مرجع یا صفحه کالیبراسیون قابل ردیابی به استانداردهای مترولوژی؛ کالیبراسیون منظم به حفظ دقت کمک می‌کند.
میله مقیاس معتبر همراه فناوری VPG برای کنترل مارکرها و دقت کلی پروژه استفاده می‌شود؛ در Lite، VPG اختیاری است.
بله؛ ارتباط بی‌سیم برای انتقال داده پشتیبانی می‌شود. دستگاه حالت اتصال باسیم نیز دارد.
خیر؛ طبق اعلام سازنده، ارتباط بی‌سیم فقط داده‌ها را منتقل می‌کند و دقت اندازه‌گیری را تغییر نمی‌دهد.
لیزر آبی و IR VCSEL؛ لیزر برای برداشت دقیق صنعتی و مادون‌قرمز برای اسکن سریع بدون مارکر در دسترس است.
بله؛ نرم‌افزار دسکتاپ FreeScan Omni مدیریت پروژه‌ها، ترکیب وضوح و ویرایش داده را ارائه می‌کند.
در Omni، نسخه روی دستگاه و دسکتاپ ارائه می‌شوند؛ Inspect در Omni Lite ماژول اختیاری است.
طبق پشتیبانی سازنده، مجوز به لپ‌تاپ مشخص وابسته است؛ انتقال آن نیازمند همکاری پشتیبانی SHINING 3D است.
طبق سازنده، داده‌ها حین اسکن ذخیره می‌شوند؛ پس از روشن‌کردن مجدد می‌توان پروژه قبلی را ادامه داد.
پشتیبانی سازنده حدود ۳ سانتی‌متر برای حالت جزئیات، حدود ۲ متر برای ۹۳ خط و تا ۵ متر برای IR را ذکر می‌کند؛ هم‌ترازی چند برداشت دامنه پروژه را افزایش می‌دهد.
سخت‌افزار و حالت‌های اسکن مشترک‌اند؛ بازرسی، Inspect، VPG و تشخیص هوشمند در Lite اختیاری هستند.
